big Mapping Conditions

Themen in Übersicht:

1. Find Conditions
2. Mapping Property Set und Property Attribut
3. Mapping Conditions
4. Spezielle Befehle - Parent Mapping
5. Spezielle Mapping Conditions - Laufnummer
6. Spezielle Befehle - Typenzusammenbau
7. Beispiel Mapping
8. Zugriff auf Projektparameter der IFC
9. Oft gestellte Fragen



Find Conditions

• Die << Find Conditions >> bestimmen die Auswahl der Instanzen bzw. filtern die Instanzen nach dem Filter und der Mappingcondition.
• Die Find Conditions, sowie die Filter sind Case-Sensitive, sollen der Filter bei z.B. <<Badaustattung>> und <<Austattung>> treffen, so müssen diese in zwei Find Conditions geführt werden, oder es kann als Filter << ustattung >> angwandt werden.

Condition	Schema	Bemerkung
Equals	Equals + Filter	Wert muss genau Zeichenfolge entsprechen
StartsWith	StartsWith + Filter	Wert muss mit der Zeichenfolge im Feld «Filter» beginnen
EndsWith	EndsWith + Filter
Contains	Contains + Filter	Wert muss in Zeichenfolge enthalten sein,
NotContains	NotContains + Filter
IsDefined (kein Filter)	IsDefined (kein Filter)

Mapping Property Set und Property Attribut

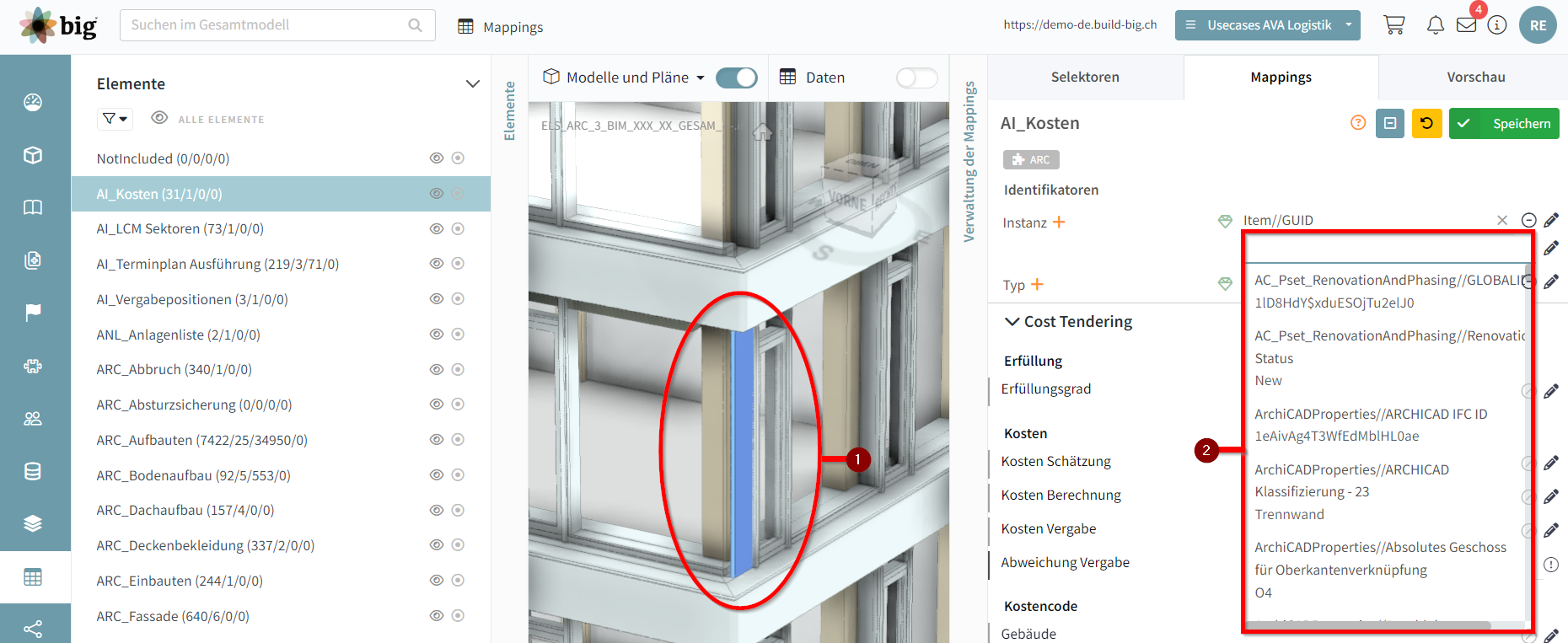

Generell werden im Mappingeditor mögliche Mappings im Detailblatte beim Klicken ins Attribut angezeigt, wenn zuvor ein Objekt im Modell angeklickt worden ist.

Weitere Anmerkungen zum Mapping:

• Die Identifikation der Instanzen erfolgt bei IFC Dateienmit dem folgenden Mapping abgegriffen werden:

Item//GUID

• Die Identifikation der Instanzen erfolgt bei Revit Dateien mit dem folgenden Mapping abgegriffen werden:

$REVIT$//externalId

• Die Typen der Instanzen können bei  Revit Dateien mit dem folgenden Mapping abgegriffen werden:

$REVIT$//type

• Die Familiender Instanzen können bei  Revit Dateien mit dem folgenden Mapping abgegriffen werden:

$REVIT$//family

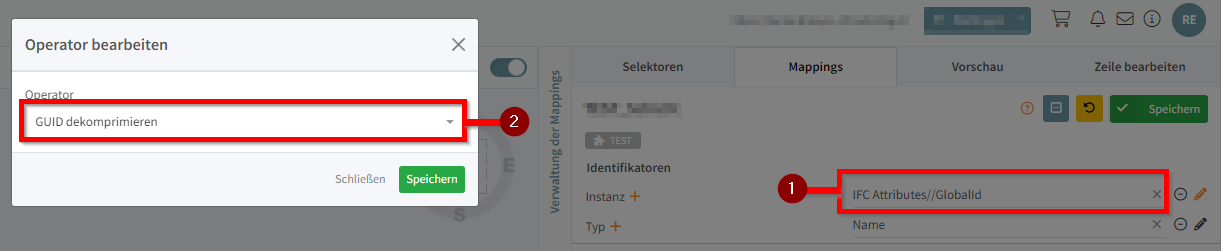

Es gibt Besonderheiten IFC Modell der Konvertierungsmethode V4, hier muss damit die Identifikation der Instanzen erfolgreich ist als Mapping die "GLOBALID" ① gemappt werden und die Mapping Condition "GUID dekomprimieren" ② gewählt werden.

Mapping Conditions

• Mapping Conditions, bestimmen die Transformation der Werte auf die big-Attribute
• Mehrfache Conditions für auf ein Attribut sind nicht möglich, über Hilfsattribute können diese mithilfe der Condition <<AttrJoin>> oder alternativ über weiter differenzierende <<Find Conditions>> und Gruppierungen des Attributs mit der Find Condition gelöst werden.

Condition	Schema/Syntax	Beispiele	Bemerkung
divide	divide,[value]	divide,5.8	geteilt durch, Achtung: gilt nur für Zahlendatentypen: Double
Mutli	multi,[value]	multi,5.8	multipliziert mit, Achtung: gilt nur für Zahlendatentypen
Prefix	Prefix,[Symbol]	Prefix,_	nur Symbole wie _ + / \ |
Suffix	Suffix,[Symbol]	Suffix_	nur Symbole wie _ + / \ |
TrimEnd	TrimEnd,[Symbol],[Index]	TrimEnd,_,5
TrimStart	TrimStart,[Symbol],[Index]	TrimStart,_,5
Trim	Trim,[Symbol],[Index]	Trim,_,5	Symbolindex fängt bei 0 an
Trim	Trim,[SYMBOL1|SYMBOL2],1	Trim,[_| ],1	Trim entweder auf einem "_" oder einem Space " "
Trim true	Trim,[Symbol],[Index],true	Trim, ,1,true	BOP_NOGO Rund -> Rund Trimmt einen String nur wenn die Bedingung zutrifft (Anzahl und Art des Delimeters)
Substring	Substring,[StartIndex],[EndIndex]	Substring,1,5
Replace	Replace,[$$value1$replacevalue1$$value2$replaceValue2	Replace,$$False$Falsch$$True$Wahr
AttrJoin	AttrJoin,[IMAttributeName],[delimiter]....	AttrJoin,Tuertyp,_,Breite
Regex (Regular Expression)	Regex,([^\_]+\_){Index}	Regex,([^\_]+\_){3}	Alles ab dem Unterstrich _ soll extrahiert werden, auch wenn dieser nicht immer vorkommt.



Spezielle Befehle - Parent Mapping

Um Informationen aus dem Parent - also dem übergeordneten hierarchischen Bauteilen zu extrahieren ist das Mapping auf ebene des Propertysets - also der Spalte Pset Parent - parent1.[Pset]//[PsetAttr] zu hinterlegen, hiermit wird definiert, dass das Mapping eine Ebene nach oben gehen soll (durch parent1) und dort dann unter dem Pset [Pset] im Attribut [PsetAttr] nach dem Wert suchen soll.

Hinweis durch das Verändern des Parentindixes kann beliebig weit nach oben gesprungen werden

Praktisches Beispiel:

Parent1.Item//Name

Parent2.Item//Name

Die Mappings starten dabei jeweils basierend auf den durch die Selektoren gefangenen Instanzen.

Nachfolgendes Beispiel extrahiert die IFCBuilding, IFCSite, und das IFCProject, die Informationen werden dabei auf einer Instanz in big abgebildet.

ID	Element ID	Disziplin	Group	IMAttribute	DataTyp	Pset	Pset	Filter	Condition
185	37	AR		$ELEMENT$		Item	Type	IFCBUILDING
186	37	AR		$INSTANCES$		Item	GUID
186	37	AR		...	...	...	...	...	..
187	37	AR		IfcBuilding	String
188	37	AR		IfcSite	String
189	37	AR		IfcProject	String

Spezielle Mapping Conditions - Laufnummer

Es kann via der Condition ConsecutiveNo erzwungen werden, dass eine Laufnummer erzeugt wird. Hierbei muss an erster Stelle die Anzahl der Laufnummerstellen anzugeben, also ob diese 1, 2, 3 oder mehrstellig ist.

Anhand der Werte des Bezugsattributs werden die Laufnummer gruppiert wird (fängt bei jedem neuen Wert an neu zu zählen. Dies heisst, dass sollte als Attribut das Geschoss gewählt worden sein, fängt bei die Laufnummer im 2.Obergeschoss erneut bei 0 an zu zählen.

Damit grundsätzlich alle Instanzen innerhalb eines Elements eine einzigartige Laufnummer bekommen ist ein Bezugsattribut zu wählen welches in allen Instanzen des Elements der selben Wert hat, hier kann auch auf ein Systemattribut wie der Elementname zugegriffen werden.

ConsecutiveNo,[Anzahl der Stellen der Laufnummer],[Bezugsattribut]

Im unten gezeigten Beispiel wird eine dreistellige Laufnummer basierend auf den Attributswerten des Betriebsmittelattributs erzeugt.

ConsecutiveNo,3,Betriebsmittel ID

Die Laufnummercondition hat folgende Eigenschaften:

• Die Laufnummern werden mit dem Modelllauf erzeugt.
• Bestehende Laufnummern bleiben statisch, diese werde nicht mit einem Modelllauf erneut vergeben.
• Die Laufnummer von Objekten die gelöscht wird, kann bzw. wird nochmals verwendet werden. Sollte beispielswiese die Laufnummer 003 bzw. die Instanz dazu gelöscht werden, kann diese im nächsten Modelllauf wieder vergeben werden.

Hinweis: Es existiert innerhalb von big immer eine eindeutige Kennzeichnung der Instanzen, auf Benutzerseite ist dies als Instanz ID im Gesamtmodell ersichtlich. Beim Export oder beim Arbeiten mit Formeln oder Relationen kann zudem auf die GUID zugegriffen werden.



Spezielle Befehle - Typenzusammenbau

Der Typenzusammenbau kann Typen basierend auf verschiedenen Modellattribuierungen zusammenbaue, siehe dazu Typenzusammenbau.

Beispiel Mapping

• Unten aufgeführt ist ein Exemplarisches Mapping von Türattributen

ID	Element ID	Disziplin	Group	IMAttribute	DataTyp	Pset	Pset	Filter	Condition
	...	...	...		...	...	...	...	...
18	37	ARC		Tuernummer	string	Komponente	Name
19	37	ARC		Material_Tuerblatt	string	Komponente	Material_A		TrimStart,_,1
20	37	ARC		Material_Druecker	string	Element	Layer		Trim,_,2
21	37	ARC		Zustand	string	Komponente	Status		TrimEnd,_,2
22	37	ARC		Breite	double	Komponente	Width		multi,2.54
23	37	ARC		Länge	double	Komponente	Height		divide,2.54
24	37	ARC		$TYPE$		Komponente	Typname		Trim,_,2
25	37	ARC		Rauchdicht	string	Komponente	RD		Substring,3,4
26	37	ARC		Schallschutz	string	Komponente	A_Schutz		Trim
	...	...	...	...	...	...	...	...	...
27	37	ARC		Brandschutztuer	string	Element	Material

grau = automatisch vergeben beim Eintrag von Pset und PsetAttr

schwarz = manuell einzugeben

Zugriff auf Projektparameter der IFC

Das IfcProject kann wie folgt abgegriffen werden:

ID	Element ID	Disziplin	Group	IMAttribute	Datatype	Pset	PsetAttr	Filter	Condition
...	...	...	...	...	...	...	...	...	...
1760	37	ARC		Standort	string	Element	IfcClass	IfcProject
...	...	...	...	...	...	...	...	...	...

grau = automatisch vergeben beim Eintrag von Pset und PsetAttr

schwarz = manuell einzugeben

Oft gestellte Fragen

• Bei weiteren Fragen, gerne eine Email an: [e-mail]
• Wie extrahiere ich Wandschichten oder Deckenschichten? Siehe hierzu Extraktion von Schichten
