Funktion: Quellen

Im Menü Quellen können die Fachmodelle hochgeladen, aktualisiert und gelöscht werden. Die Quellen sind nach Disziplinen sortiert und mit dem Datum des Uploads versehen.

  • Weitere Informationen zum Thema "Quellen" finden sie hier.



Menü Quellen und Filterung

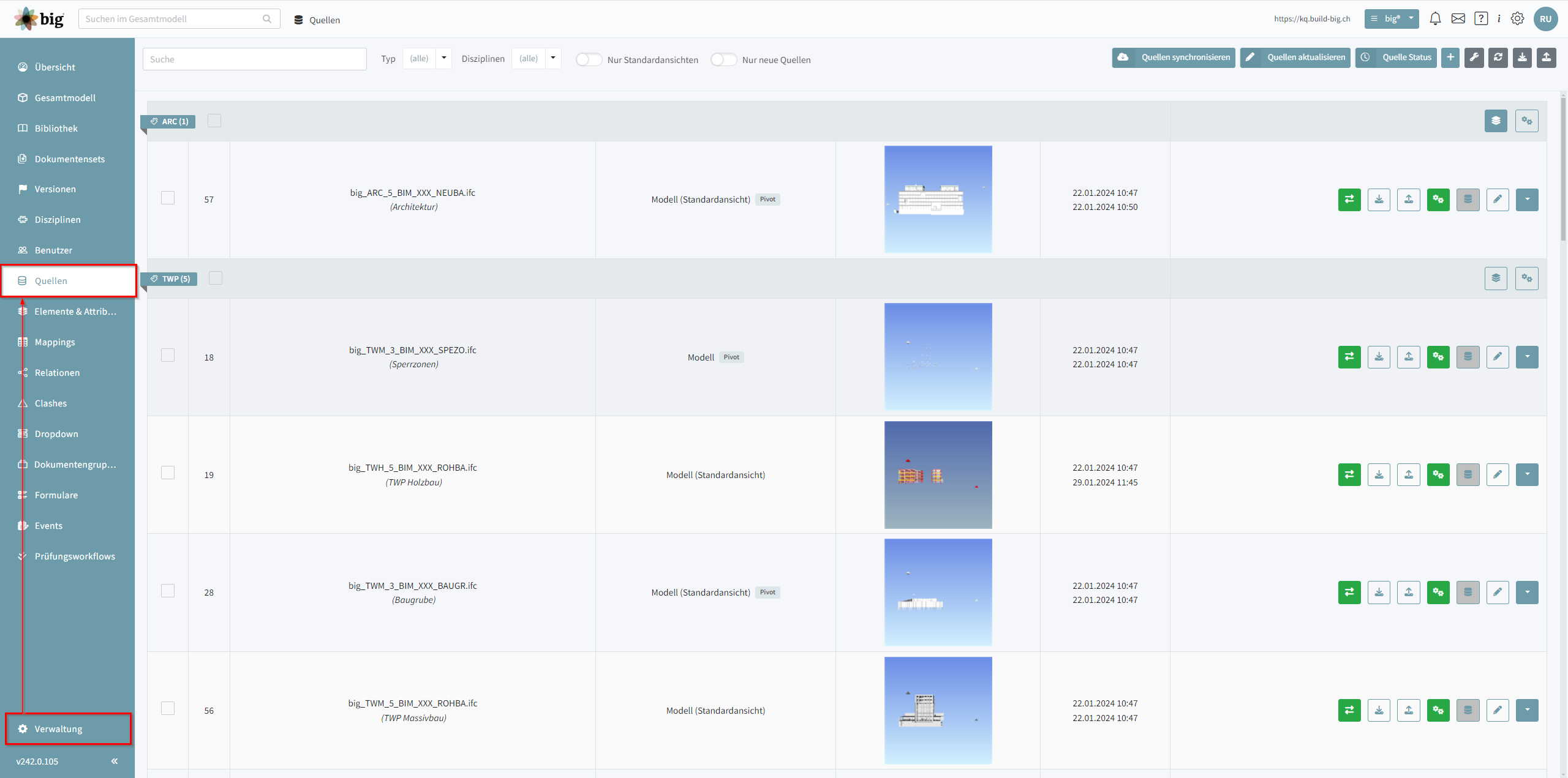

  • Über die Verwaltung kann das Menü "Quellen" geöffnet werden:

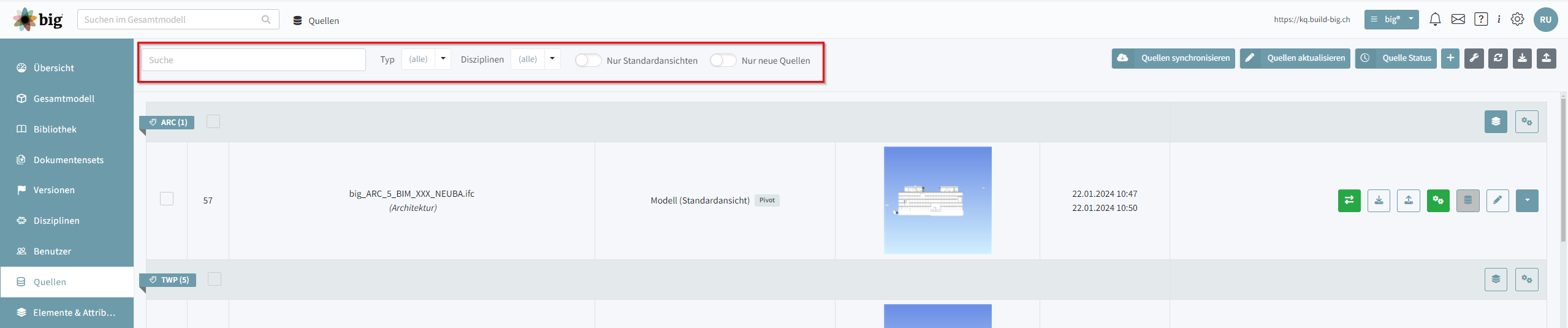

  • In der Kopfzeile kann nach Quellen gesucht und verschiedene Filter eingestellt werden:



Eine neue Quelle anlegen

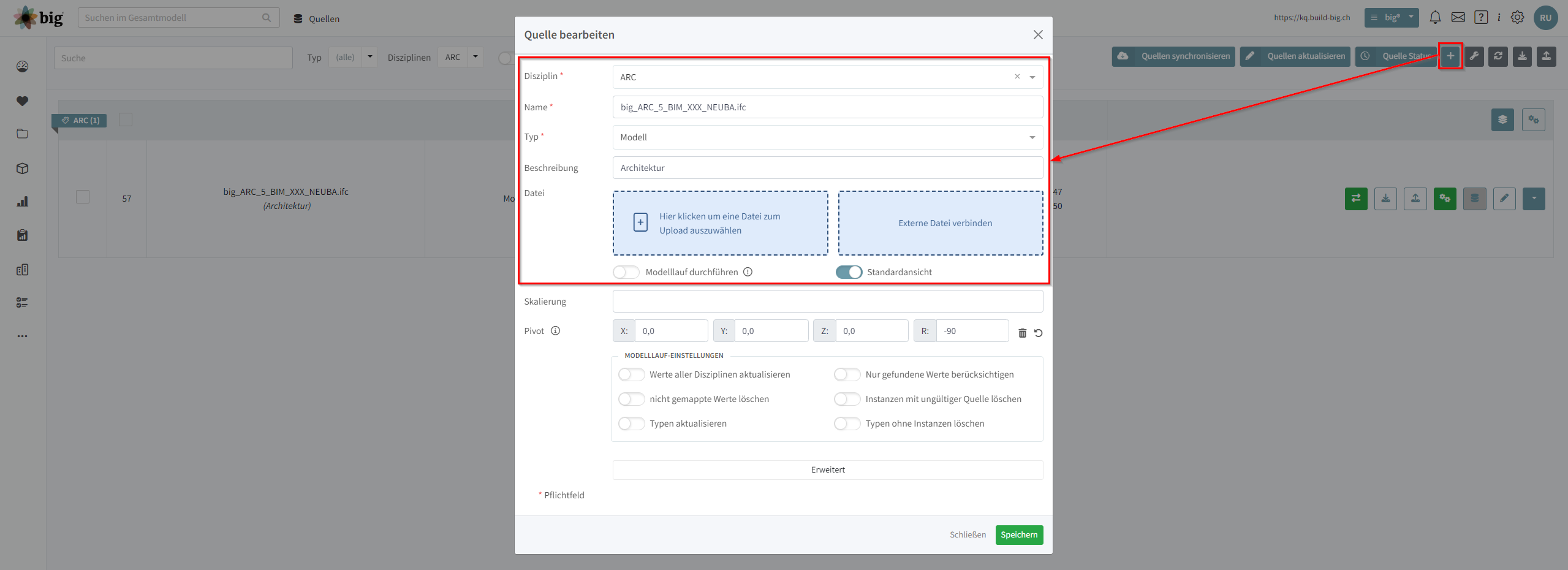

  • Über den Button "Quelle hinzufügen" kann eine neue Quelle angelegt werden
    • Disziplin: Auswahl Disziplin.
    • Name: Festlegen des Namens der Quelle (i.d.R. Name Datei inkl. Dateiendung).
    • Typ: Auswahl Dateityp (Excel, Modell, Plan, Punktwolke).
    • Beschreibung (optional).
    • Datei: In den blauen Kästen kann direkt eine Datei hinterlegt oder extern verknüpft werden.
    • Toggle Standardansicht ja/nein
    • Toggle Modellauf durchführen ja/nein

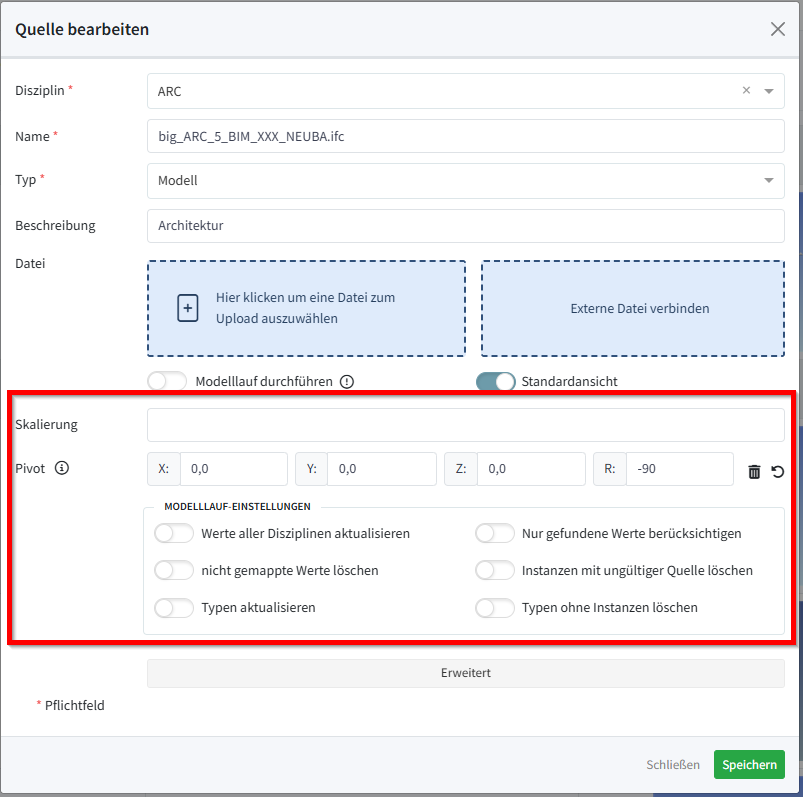

  • Pro Quelle können noch erweiterte Einstellungen vorgenommen werden, i.d.R. werden diese aber nicht benötigt.
    • Skalierung
    • Pivot (Modellplatzierung) anpassen - siehe hierzu auch Modellplatzierung
    • Modelllauf-Einstellungen
    • Modellstandardfarbe
    • Konvertierungsmethode
    • Materialmodus
    • Geschoss (nur bei Plänen)
    • GUID Pfad (nur bei Plänen)
    • Layer Pfad (nur bei Plänen)

  • Achtung: Einige ältere Versionen der Autorensoftware Plancal führen im Zusammenhang mit dem Viewer dazu dass, das Modell rotiert wird und somit fehlerplatziert wird. Hier ist dann der Wert "26.69" unter Pivot im Rotationsfeld einzutragen.

▶ Interaktive Führung zum Anlegen von Quellen



Neue Quelle massenhaft anlegen oder aktualisieren

  • Über den Button "Quellen aktualisieren" können massenhaft neue Quellen im Standard-Setup angelegt oder massenhaft vorhandene Quellen aktualisiert werden.

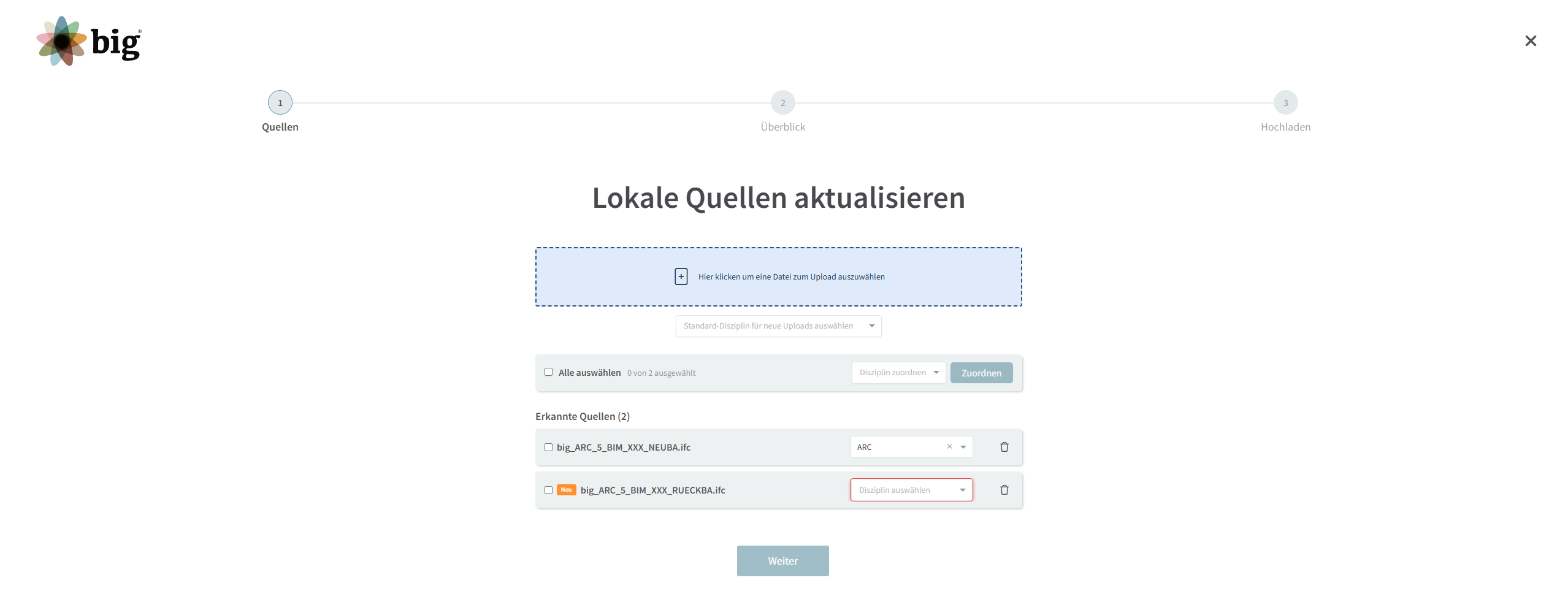

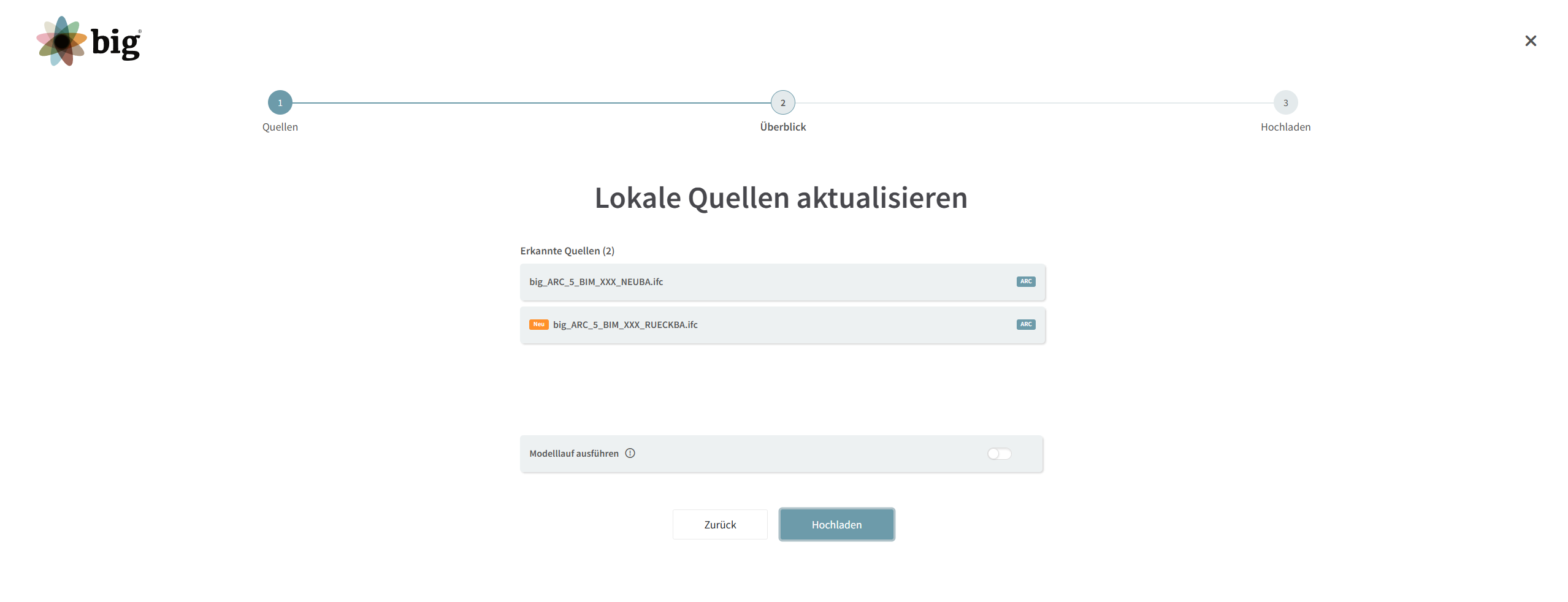

  • Es öffnet sich der Quellen-Wizard. In diesem können die Dateien per Drag and Drop abgelegt werden.
  • Bereits vorhandene Quellen werden anhand des Dateinamens erkannt und die Disziplin automatisch zugeordnet. Für neue Quellen muss die Disziplin manuell ergänzt werden.
  • Es können vorab Standard-Disziplinen für die Dateien ausgewählt werden oder im nachhinein gesamthaft zugeordnet werden.

  • Nach dem Einstellen der Disziplin und dem Klick auf "Weiter" gibt es eine Gesamtübersicht und die Einstellung zum Ausführen des Modelllaufs kann getroffen werden.

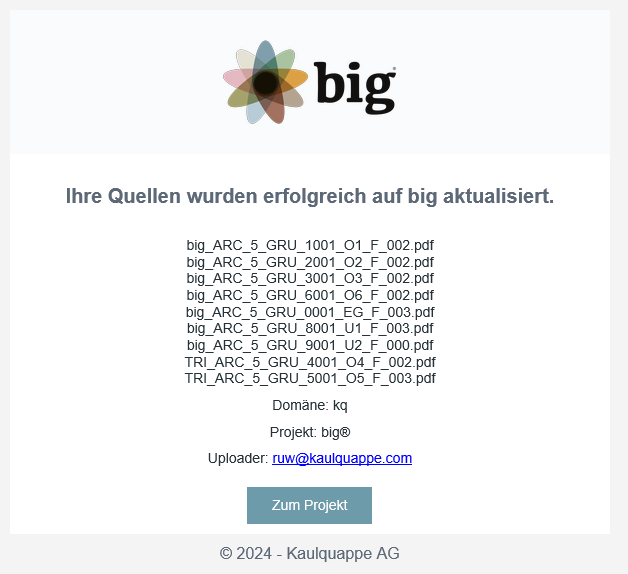

  • Mit dem Klick auf "Hochladen" werden die Dateien hochgeladen. Die erscheinende Anzeige zeigt den Fortschritt. Nach Fertigstellung versendet big® automatisch eine E-Mail, sodass Sie nicht in dem Fenster auf die Fertigstellung warten müssen.



Unterstützte Datei Formate

Die für BIM Koordination üblicherweise benutzten Formate werden nativ unterstützt:

  • IFC (Industry Foundation Classes)
  • NWD (Navisworks Scene)
  • RVT (Revit Projekt)
  • DWG, DWFG (Autocad)
  • DWF, DWFX (Design Web Format)
  • PDF (Portable Document Format)
  • ZIP (ZIP Archive)
  • Excel (.xls, .xlsm, .xlsx)
  • LAS, LAZ (Punktwolken)
  • .e57 Format (Punktwolken)
  • Die komplette Liste an unterstützen Formaten finden sie hier.



Eine Modell Datei hochladen (Upload)

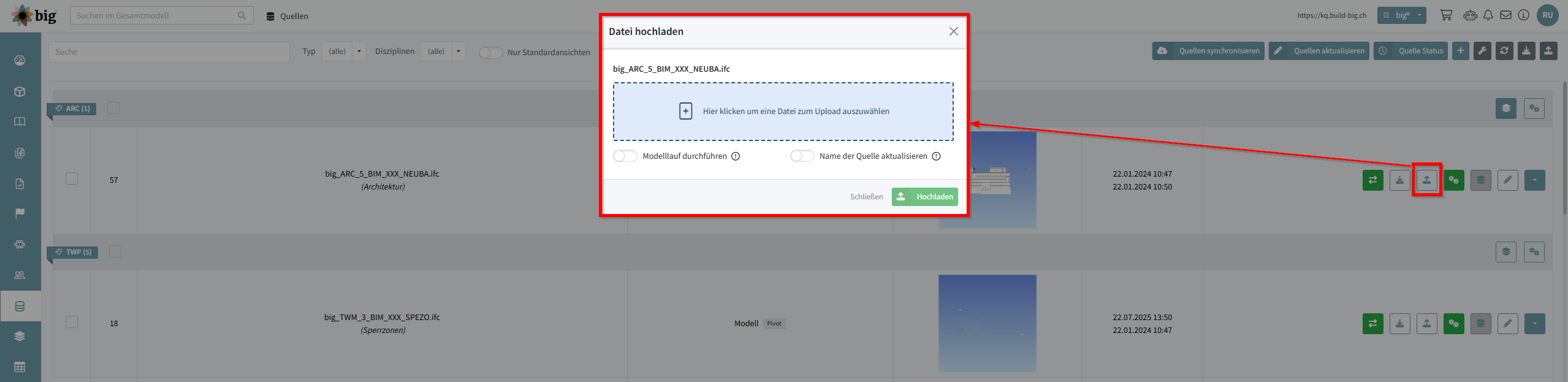

  • Neue Dateien können auch einzeln hochgeladen werden, indem auf das "Datei hochladen" Symbol geklickt wird.
  • Hinweis beim Einzelupload muss der Dateiname nicht dem Quelldateinamen entsprechen, es wird jedoch ausdrücklich empfohlen, diese identisch zu halten.
  • Alternativ kann vor dem Hochladen der Toggle "Name der Quelle aktualisieren" aktiviert werden, um den Namen der Quelle an den Dateinamen anzugleichen.



Eine Modell Datei herunterladen (Download)

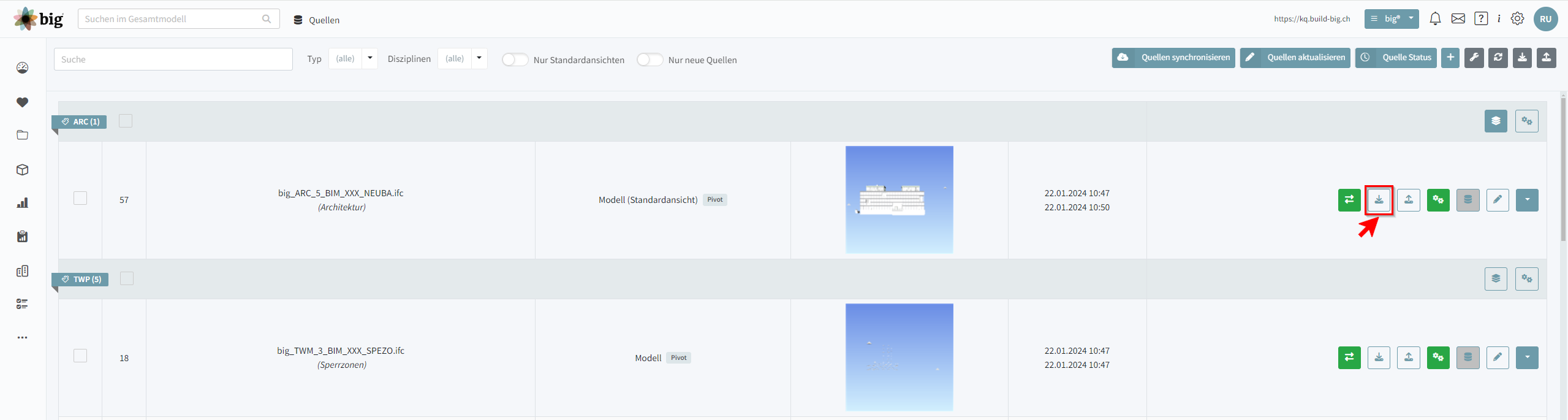

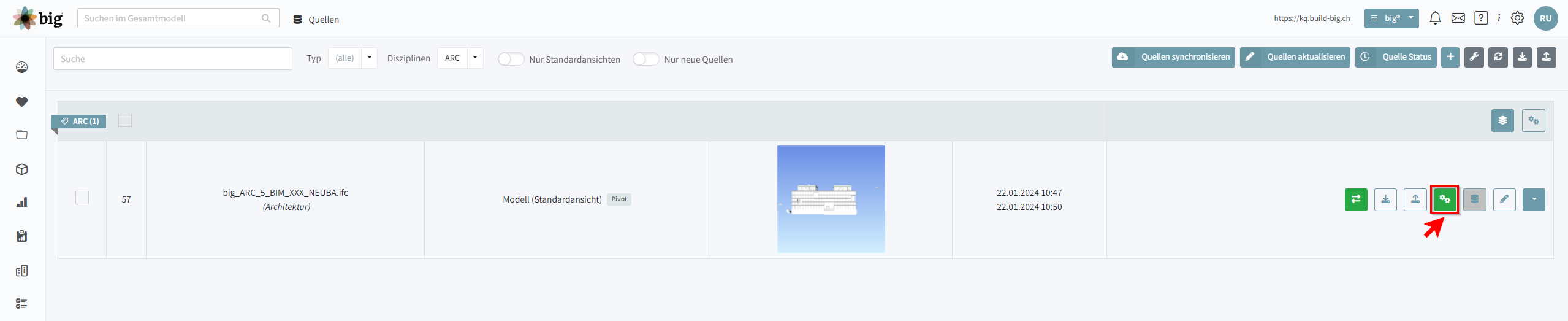

  • Über den Download-Button kann die aktuelle Version der Quelle lokal heruntergeladen werden:

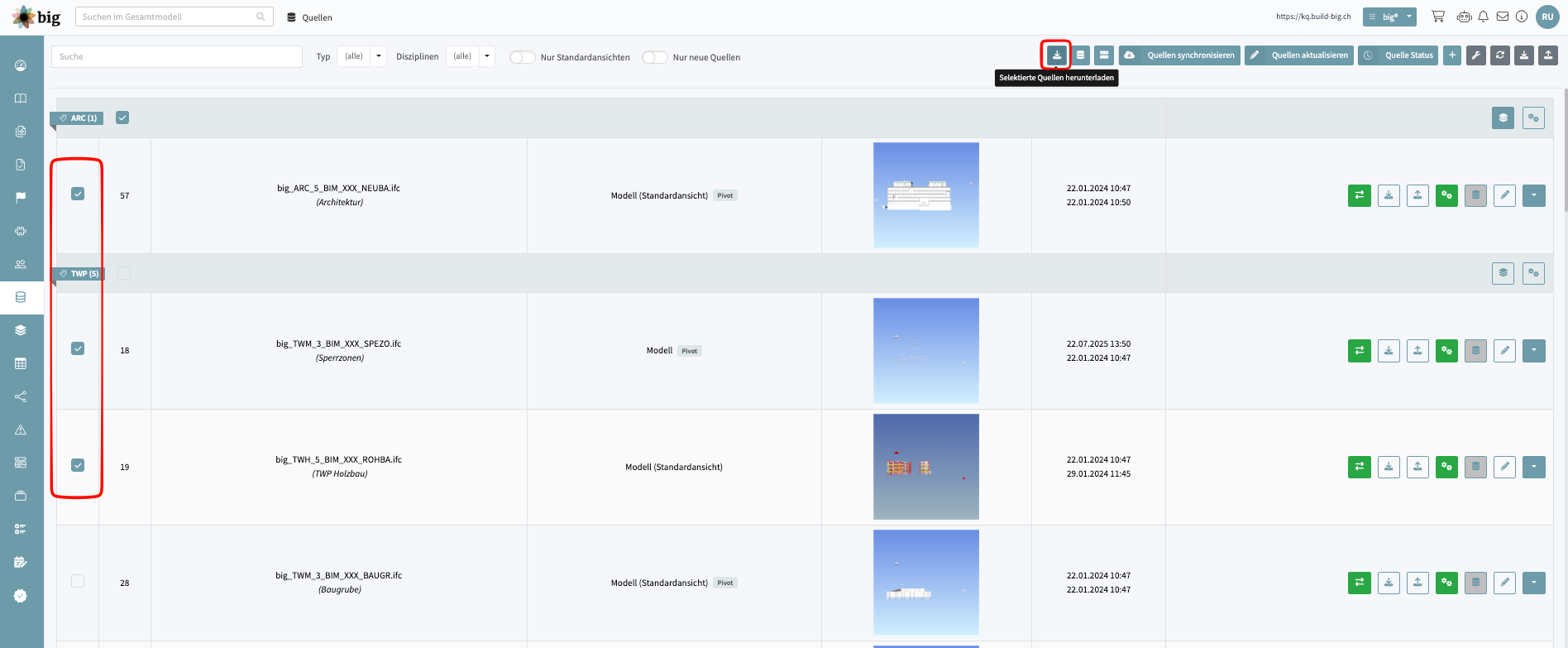

  • Alternativ können mehrere Quellen per Häkchen markiert werden und gesamthaft als ZIP-Datei heruntergeladen werden:



Funktion: Modelllauf



Funktion: Quelle Status

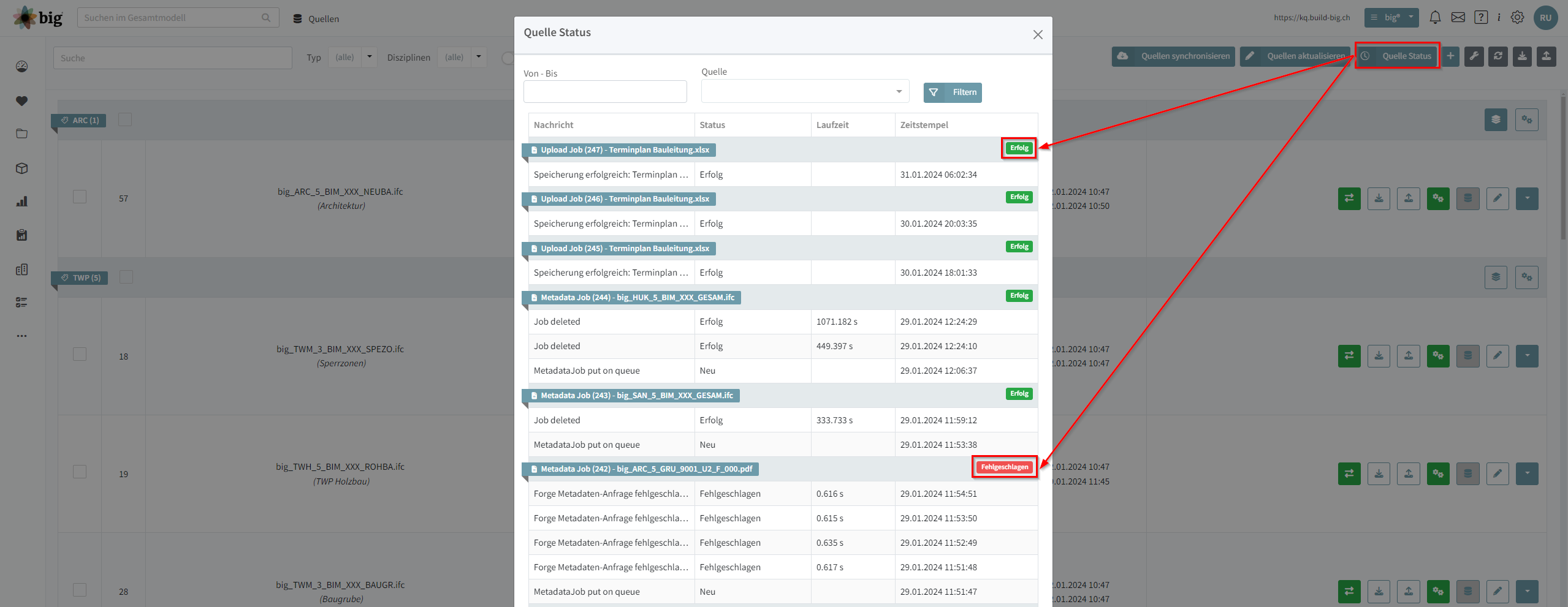

  • Quelle Status = Einsicht Position Modell in der Warteschlange.
  • Anzeige «In Bearbeitung» = Die Datei ist aktiv in Bearbeitung
  • Anzeige «Erfolg» = Die Datei wurde erfolgreich bearbeitet.
  • Anzeige «Fehlgeschlagen» = Die Datei konnte nicht bearbeitet werden, Der Grund kann der unten stehenden Beschreibung entnommen werden.



Laden Metadaten

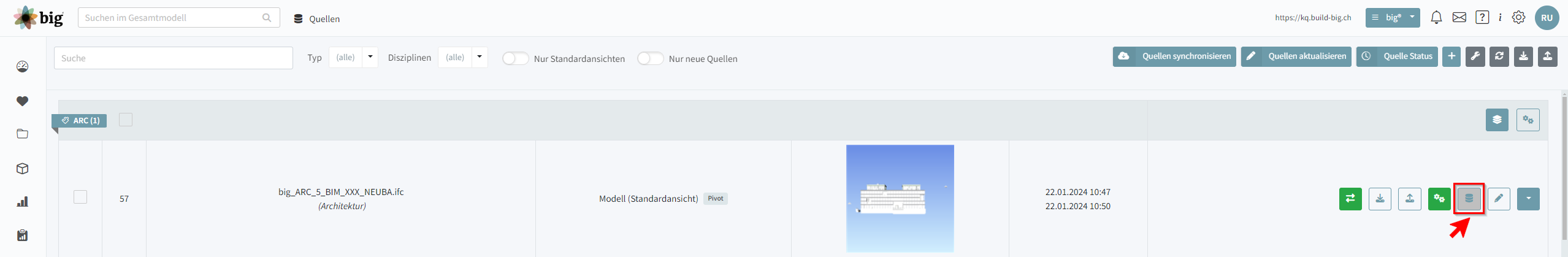

  • Die Funktion "Laden Metadaten" über das Datenbank / Tonnensymbol  versucht die vorhanden Modell GUIDs mit der in der Datenbank vorhanden GUIDs zu verknüpfen, um diese über den Modelllauf abrufen und verknüpfen zu können. Dies wird beim Modellupload automatisch vorgenommen.



Ein Modell löschen

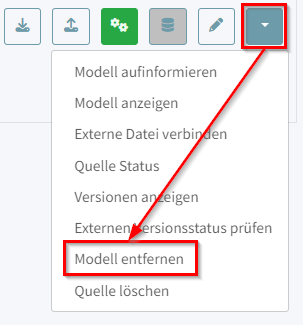

  • Ein Modell kann gelöscht werden, dies entfernt nur das geometrische Modell / den Plan. Die Quelle an sich bleibt behalten. Über die erscheinende Abfrage können Instanzen gelöscht oder beibehalten werden.



Eine Quelle löschen

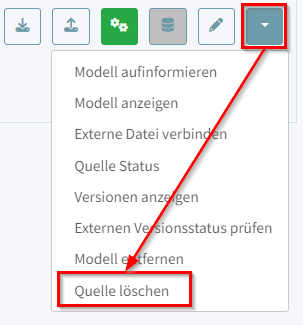

  • Eine Quelle kann auch gelöscht werden. Beim Löschen wird gefragt ob auch die Instanzen gelöscht werden sollen, in den meisten fällen ist dies zu bejahen.
  • Sollte beim Löschen der Quelle die Instanzen nicht gelöscht werden, bleiben dies als sog. Geisterinstanzen in der Datenbank und werden bei etwaigen nachfolgenden Modellläufen nicht aktualisiert oder gelöscht!



Oft gestellte Fragen

  1. Wie kommt es, dass manchmal das Property Set hinter dem Attributnamen im Eigenschaftenfenster der IFC angezeigt wird, z.B. Material(Pset LUKS) statt nur Material?
    Lösung: Prüfen Sie die eingestellte Konvertierungsmethode der Quelle. Dieser Fehler tritt hauptsächlich in der Konvertierungsmethode v3 auf. Eine Umstellung auf v4 oder alternativ Legacy löst das Problem in der Regel.
  2. Bei weiteren Fragen, gerne eine Email an: info@kaulquappe.com
