Funktion: Gesamtmodell

Themen als Übersicht

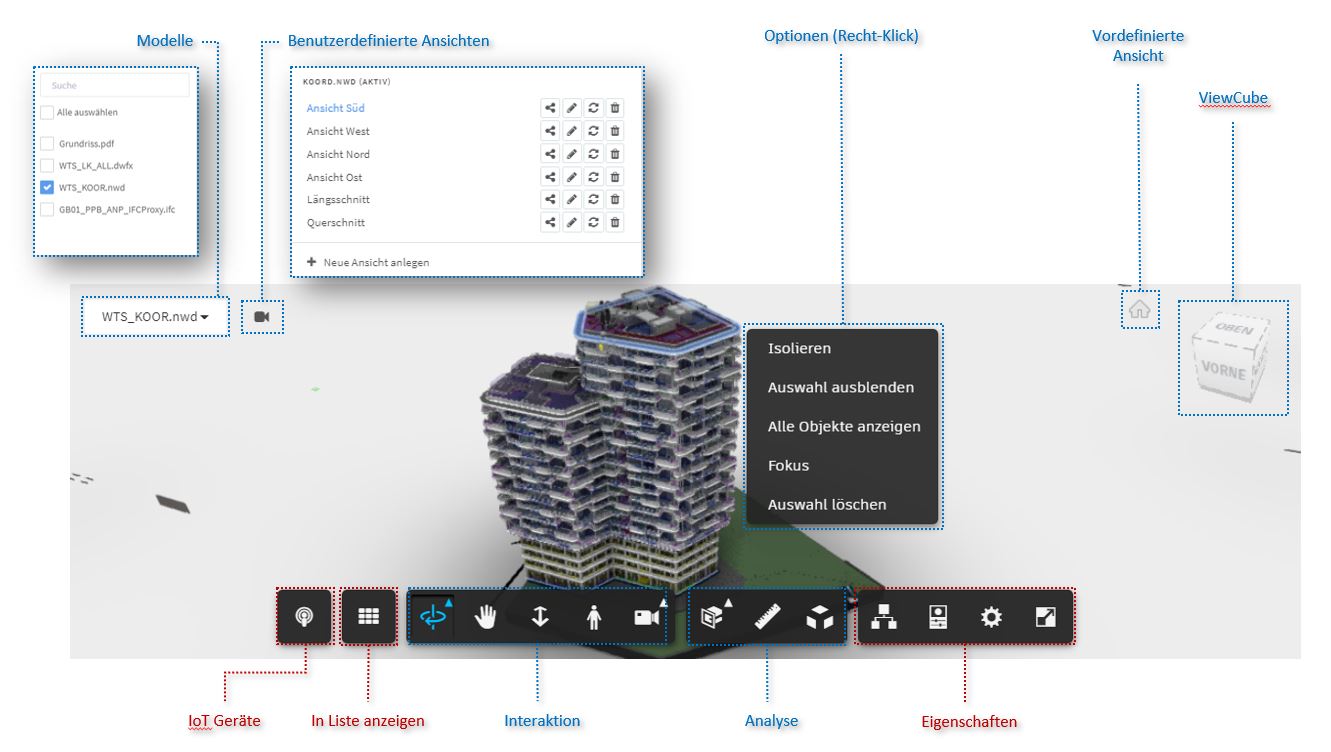

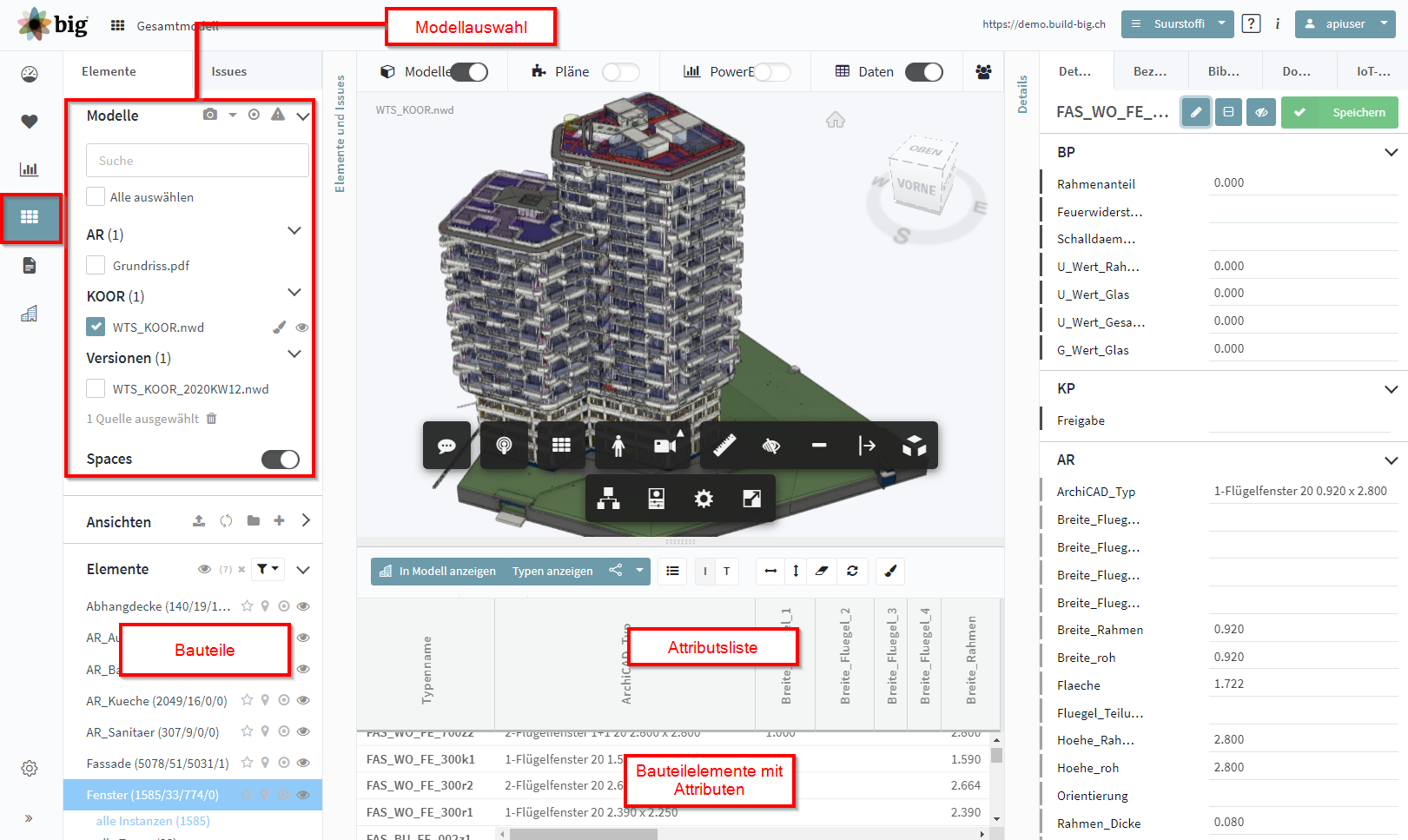

Die Anzeige des Gesamtmodells zeigt das Koordinationsmodell (Viewer), die Bauteiltypen und die einzelnen Bauteilelemente (Liste). Die Bauteilelemente und Modelle sind miteinander verknüpft. Die Bauteiltypen können pro Instanz und Typ angezeigt werden. Die Bauteilelemente können nach Attribut sortiert und gefiltert dargestellt werden. Die Modelle können einzeln oder zusammen angezeigt werden über die Modellauswahl.

Modellauswahl

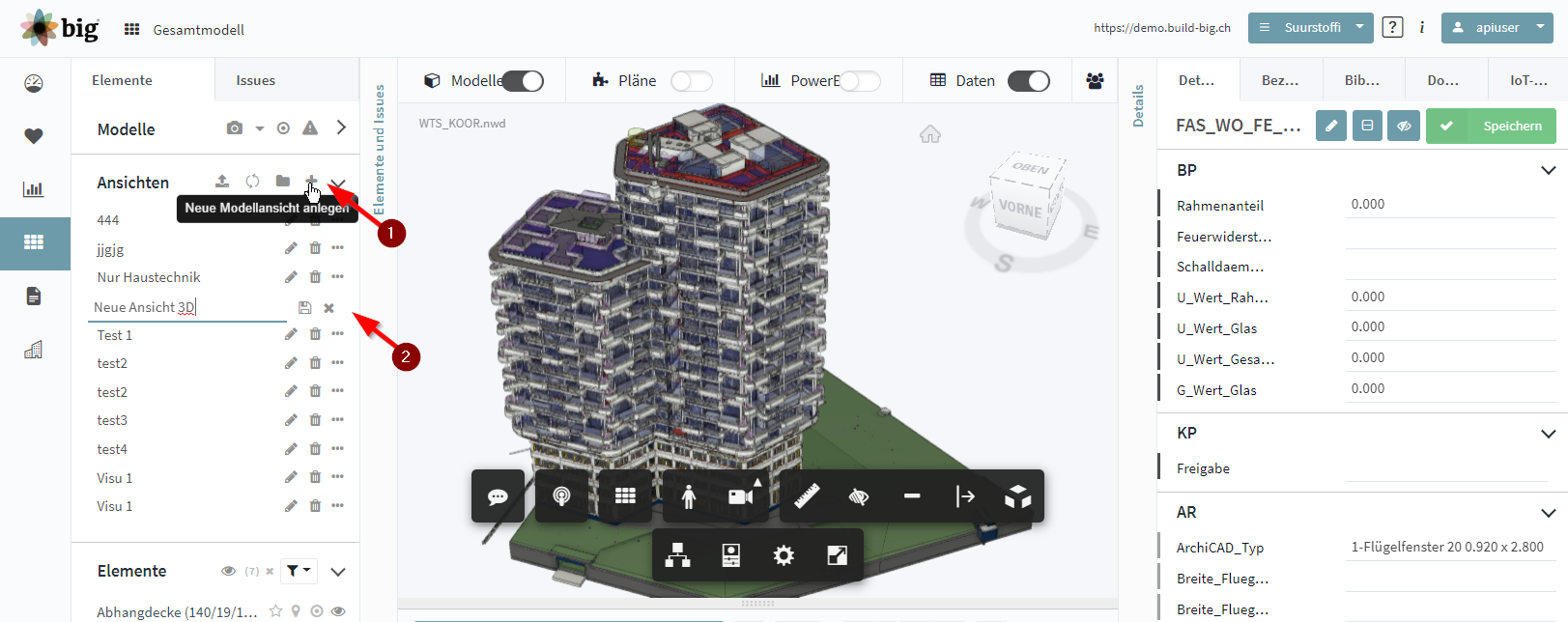

Eine Ansicht speichern

3D Viewer Ansichten können auch benannt und gespeichert werden. Eine benannte Ansicht speichert die Kamera Position und Bauteil Sichtbarkeit.
Eine geteilte Ansicht kann von anderem Benutzern genutzt werden.

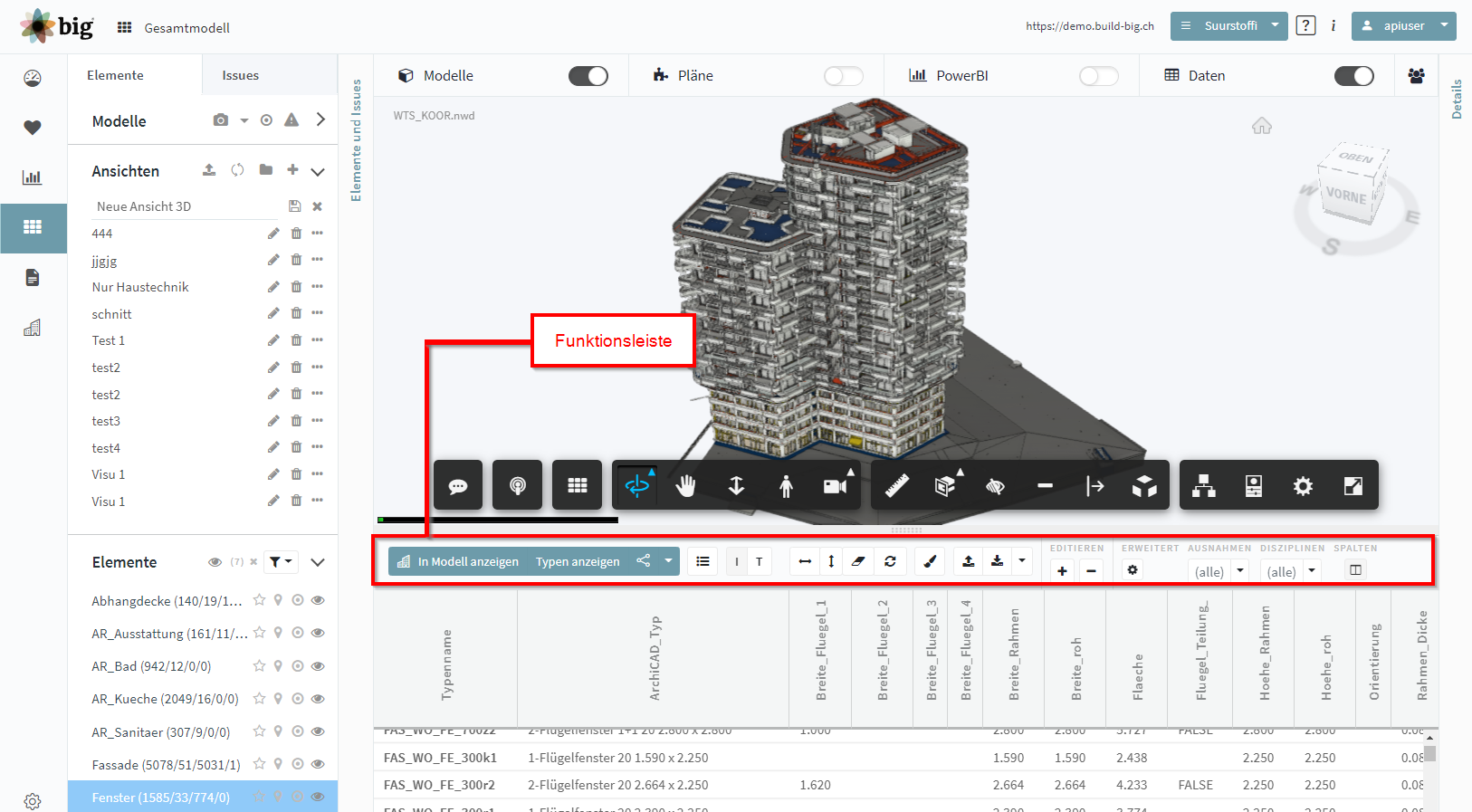

Funktion: Funktionsleiste

Die Funktionsleiste kann genutzt werden um:

Listenelement im Modelviewer auszuwählen.
Attribute einblenden/ausblenden.
Die Funktion: "Spaltenbreite optimieren" versucht die Tabelle an ihre Bildschirmauflösung anzupassen.
Filter für Disziplinen, Ausnahmen zu setzen.
Filterprofile zu verwalten.
Filter zu löschen.
Versionen Vergleichen Versionen Vergleich

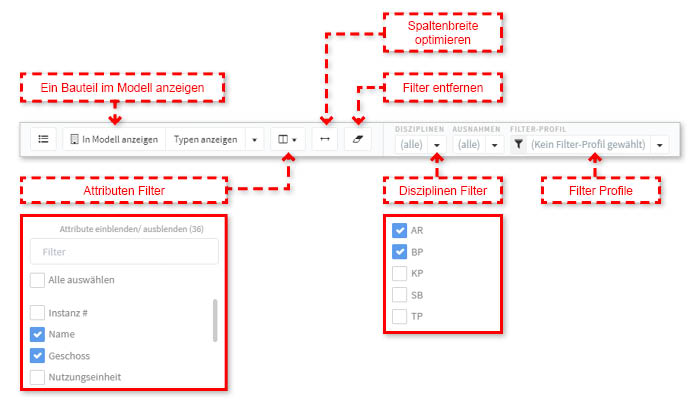

Funktionsleiste im Überblick:

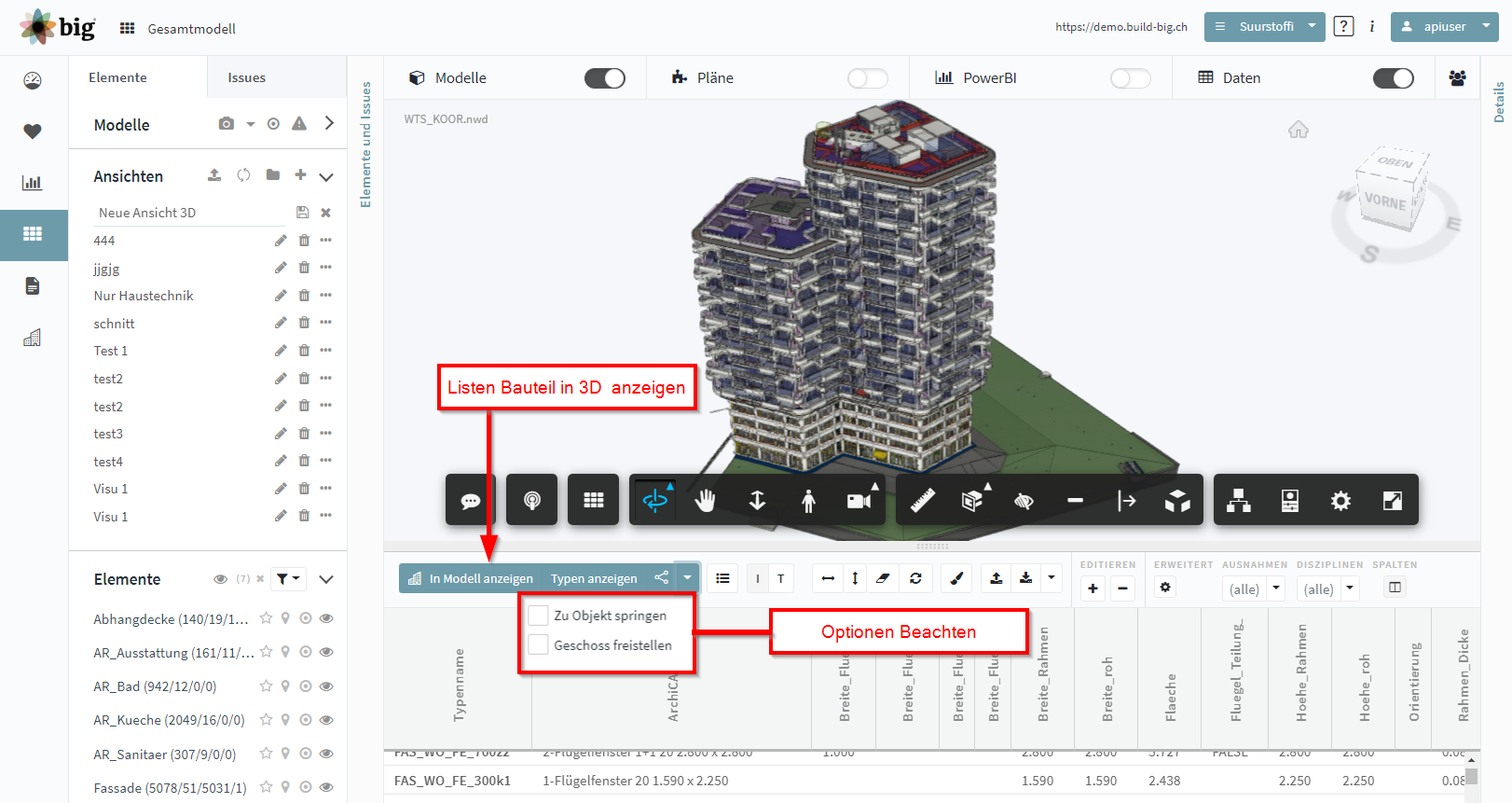

Ein Listen Bauteil im 3D anzeigen

Ein Bauteil im Model anzeigen im Überblick:

Zu beachten: Die Funktion: "Im Modell anzeigen" hat Optionen:
Zu Objekt springen - zoomt an das ausgewählte Objekt ran
Geschoss freistellen - versucht das zum Objekt zugehörige Geschoss zu isolieren.

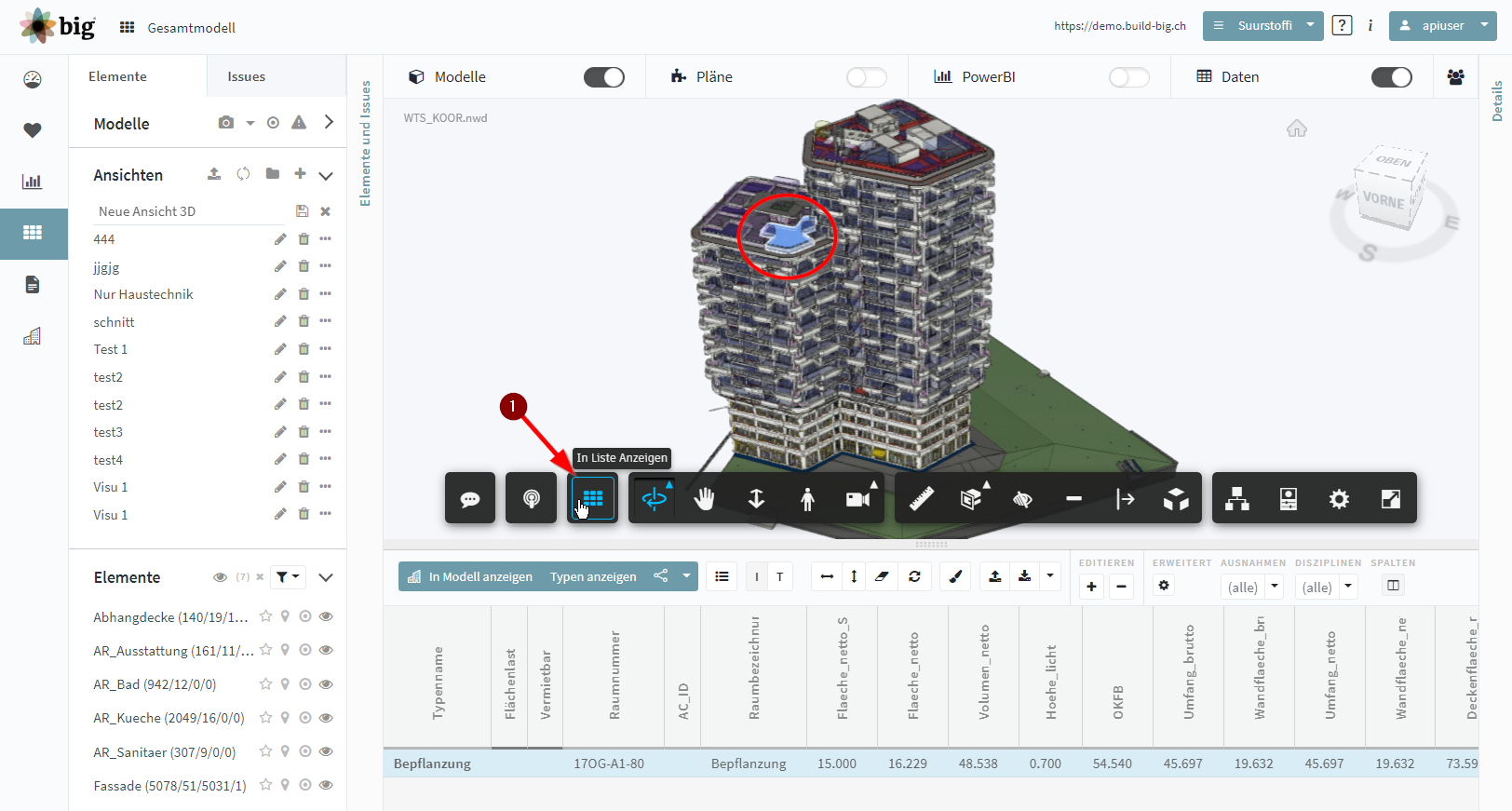

Ein 3D-Bauteil in der Liste anzeigen

Bauteile im Viewer können auch umgekehrt in einer Liste angezeigt werden:

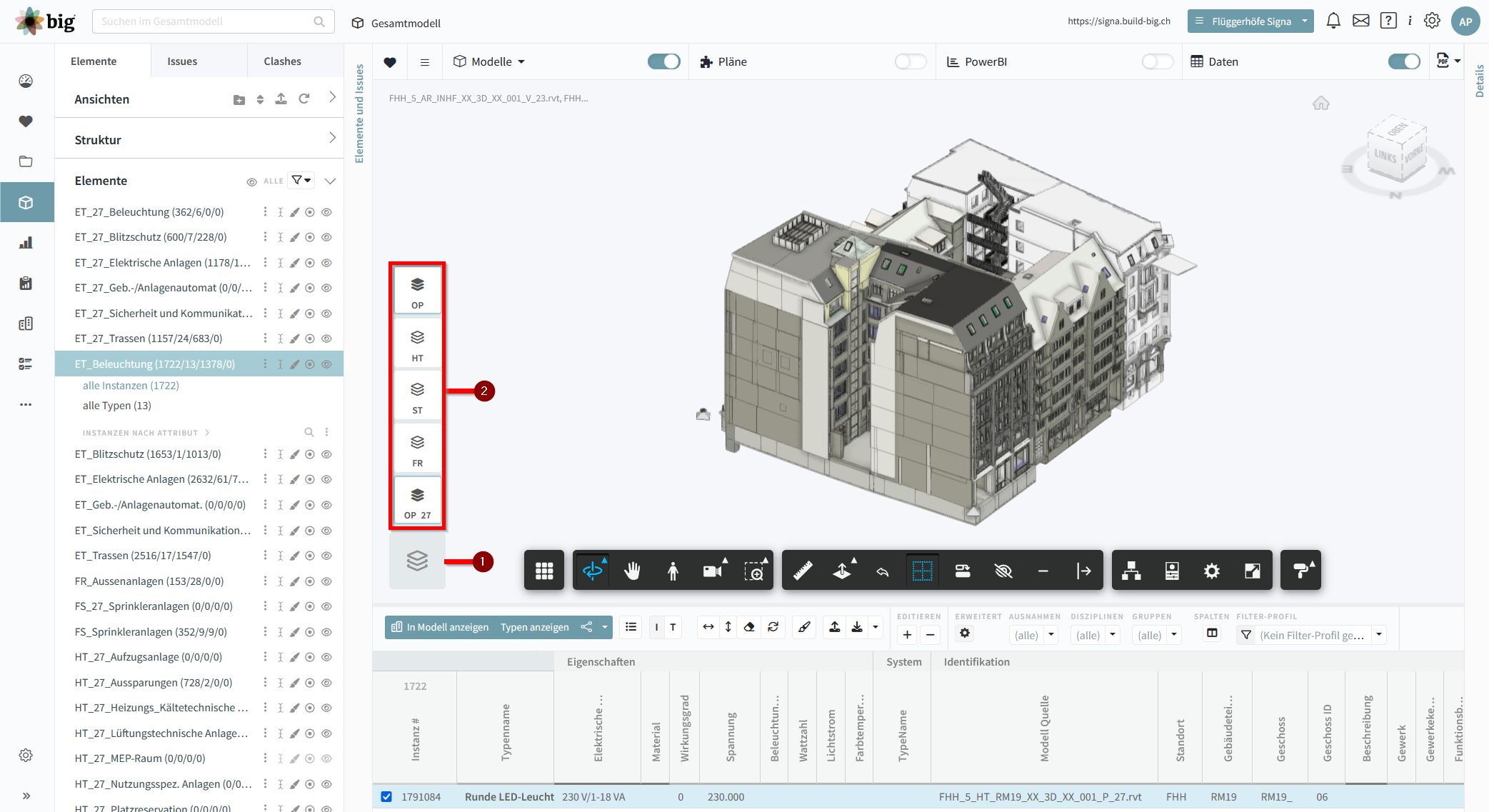

Layer

Die Layers stellen nach Modelldisziplinen gruppierte Modelle dar, durch die Layers lassen sich die jeweiligen Modelle der Disziplinen komplett hinzuladen

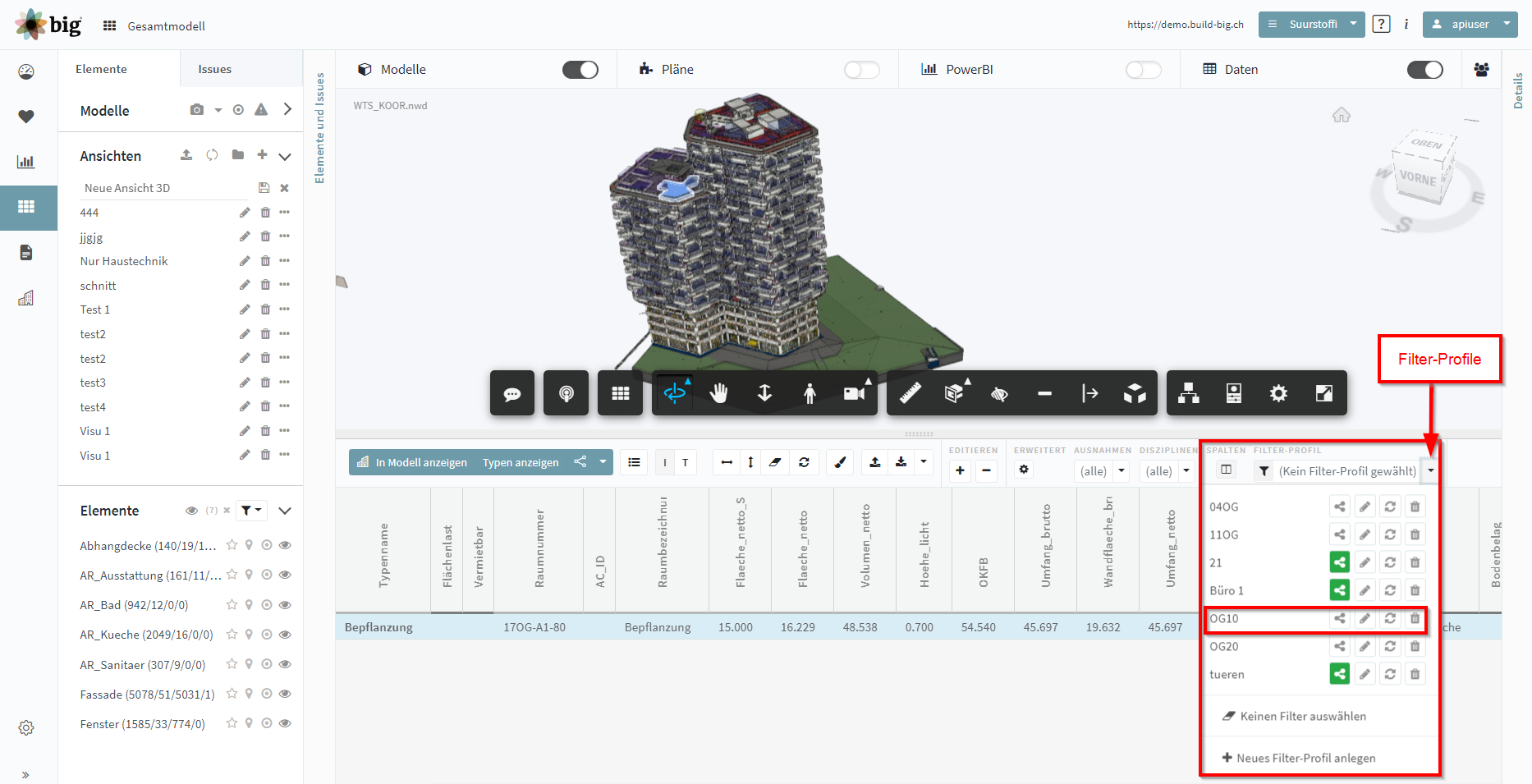

Filter Profile

Filter-Profile werden genutzt um oft benutzte Spalten Filter in einer Vorlage zu speichern. Beispiel: Alle Räume im Obergeschoss 20.
Filter-Profile werden pro Benutzer gespeichert, können aber auch geteilt werden. Geteilte Filter-Profile sind global für ein BIG Projekt sichtbar.
Filter-Profile können auch für Excel Reports, oder direkte Exports genutzt werden.

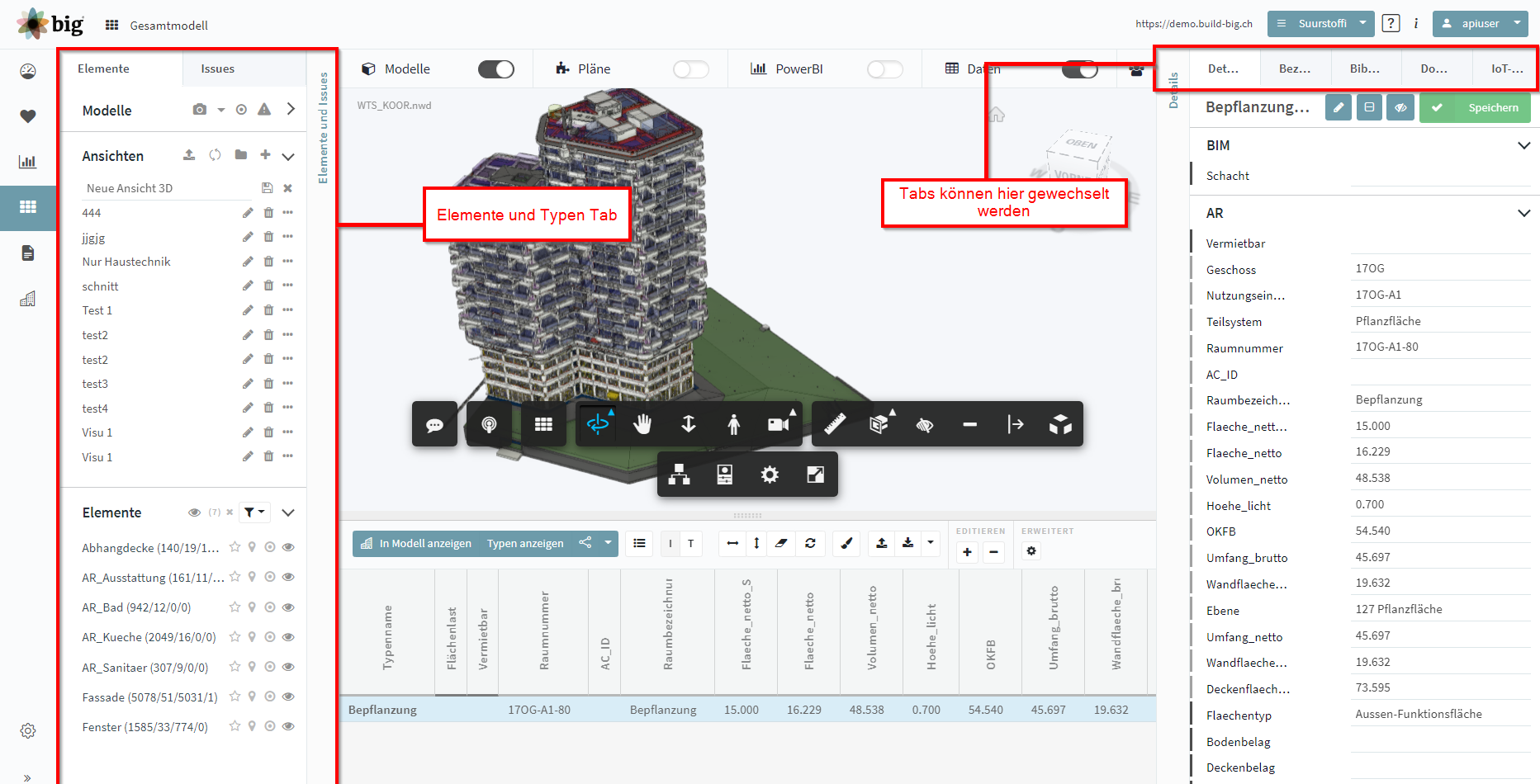

Funktion: Elemente und Typen Tab

Im BIG besteht jedes Bauteil aus Typen. Bauteiltypen, oder auch "Elementtypen" genannt, oder die "Typisierung" ist eine Methode der Informationswissenschaft um Daten (Informationen) überschaubarer zu repräsentieren. Im wesentlicher beruht die Typenbildung immer auf der Verdichtung von Merkmalen (Eigenschaften, Attributen). Weitere Informationen zum Thema: "Typen" finden sie hier.

Die Typen Definition ist ein Teil der Projekt Anforderung und wird üblicherweise auch im Projekt Abwicklungs Plan definiert.

Bauteile und Typen sind unter Gesamtmodell, im "Elemente und Typen" Tab zu finden:

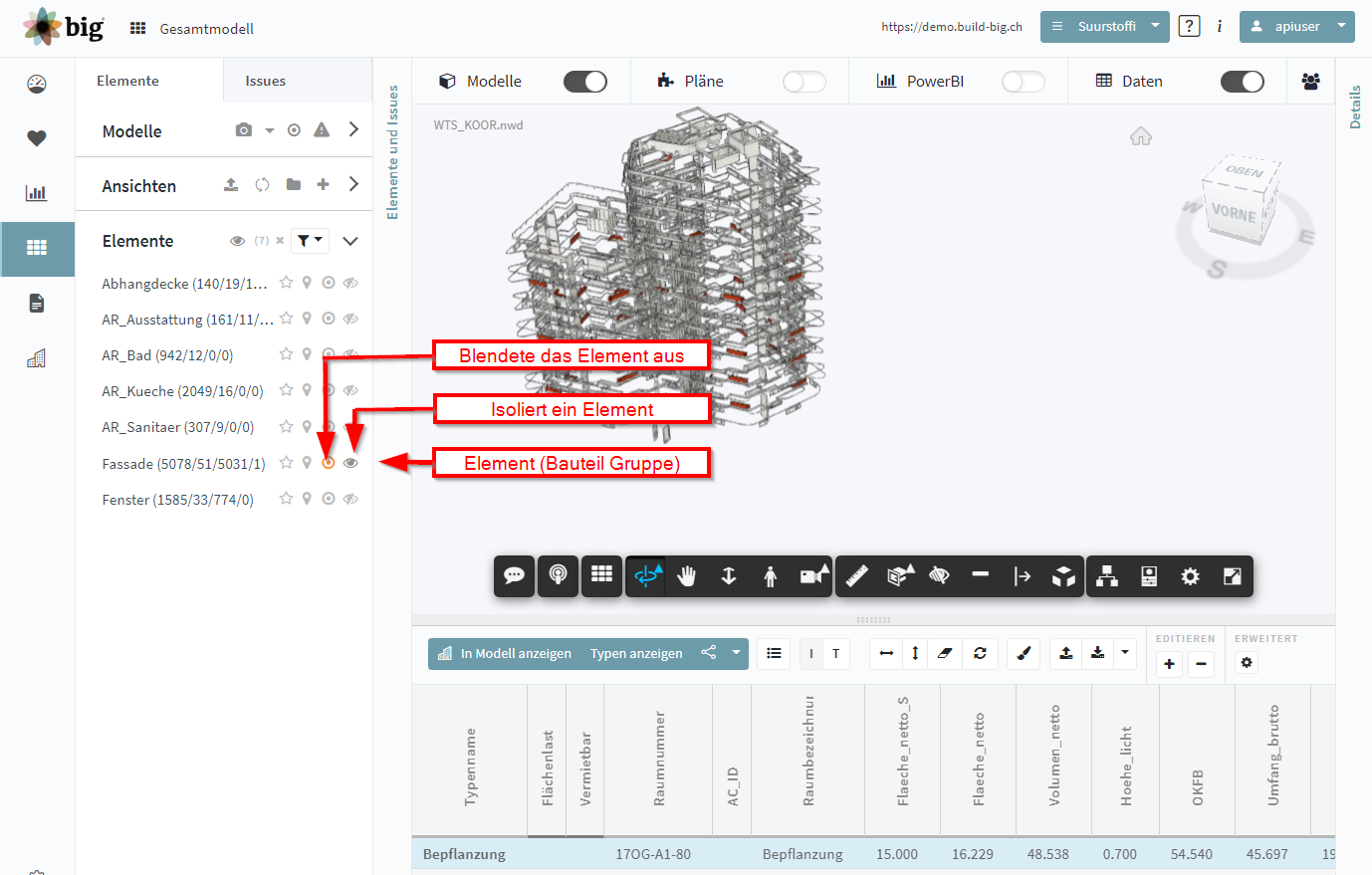

Bauteile isolieren

Elemente können auch einzeln isoliert, oder ausgeblendet werden.

Instanzen und Typen Attribute

Jedes BIG Bauteil besteht bei Definition aus Instanzen und Typen, mit zugehörigen Attribut Definitionen. Diese werden üblicherweise so angelegt dass eine "typisierung" entsteht. Mehr Informationen zum Thema Bauteiltypen finden sie hier.

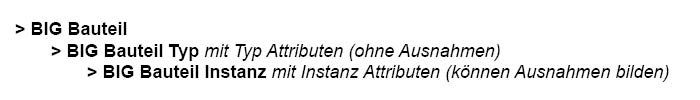

Im Wesentlichen ist ein BIG Element (Bauteilgruppe) wie eine Hierarchie zu verstehen:

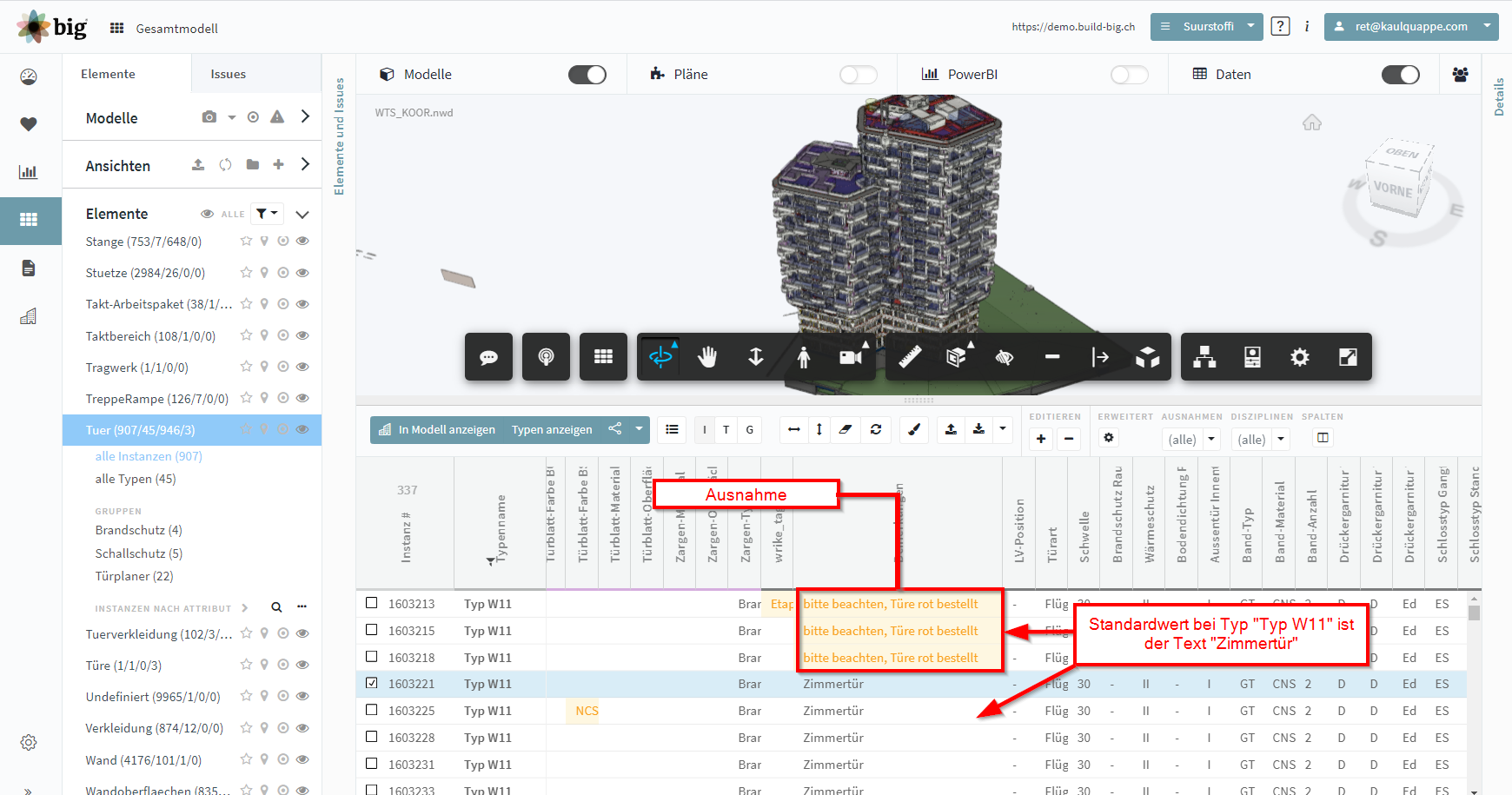

Bei einer korrekten (sinnvollen) Typisierung würden Bauteil Instanzen die einem Bauteil Typ widersprechen eine Ausnahme bilden. Mehr Informationen zum Thema Typisierung und Ausnahmen finden sie hier.

Funktion: Ausnahme

Siehe Kapitel: "Instanzen und Typen Attribute".

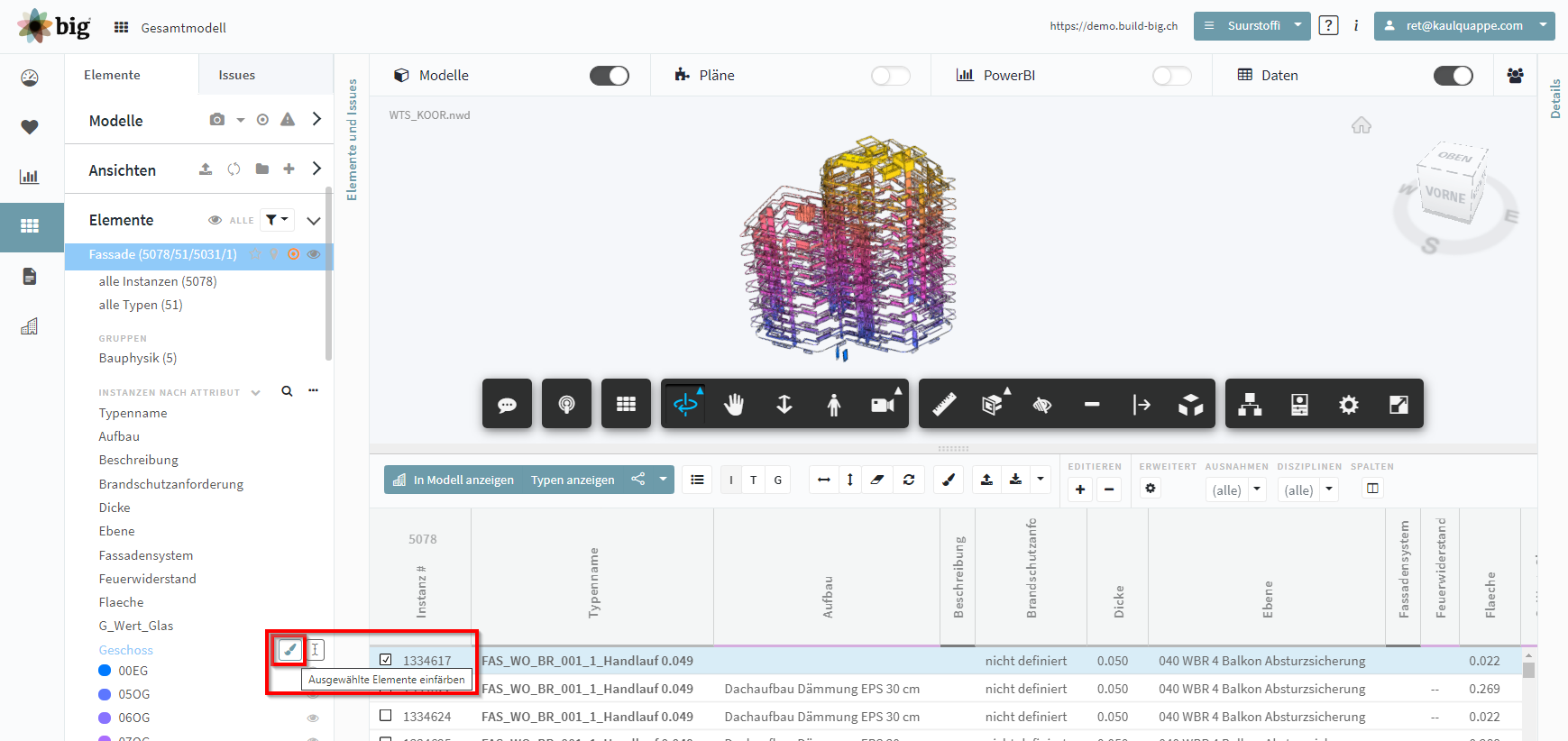

Bauteile nach Eigenschaften einfärben

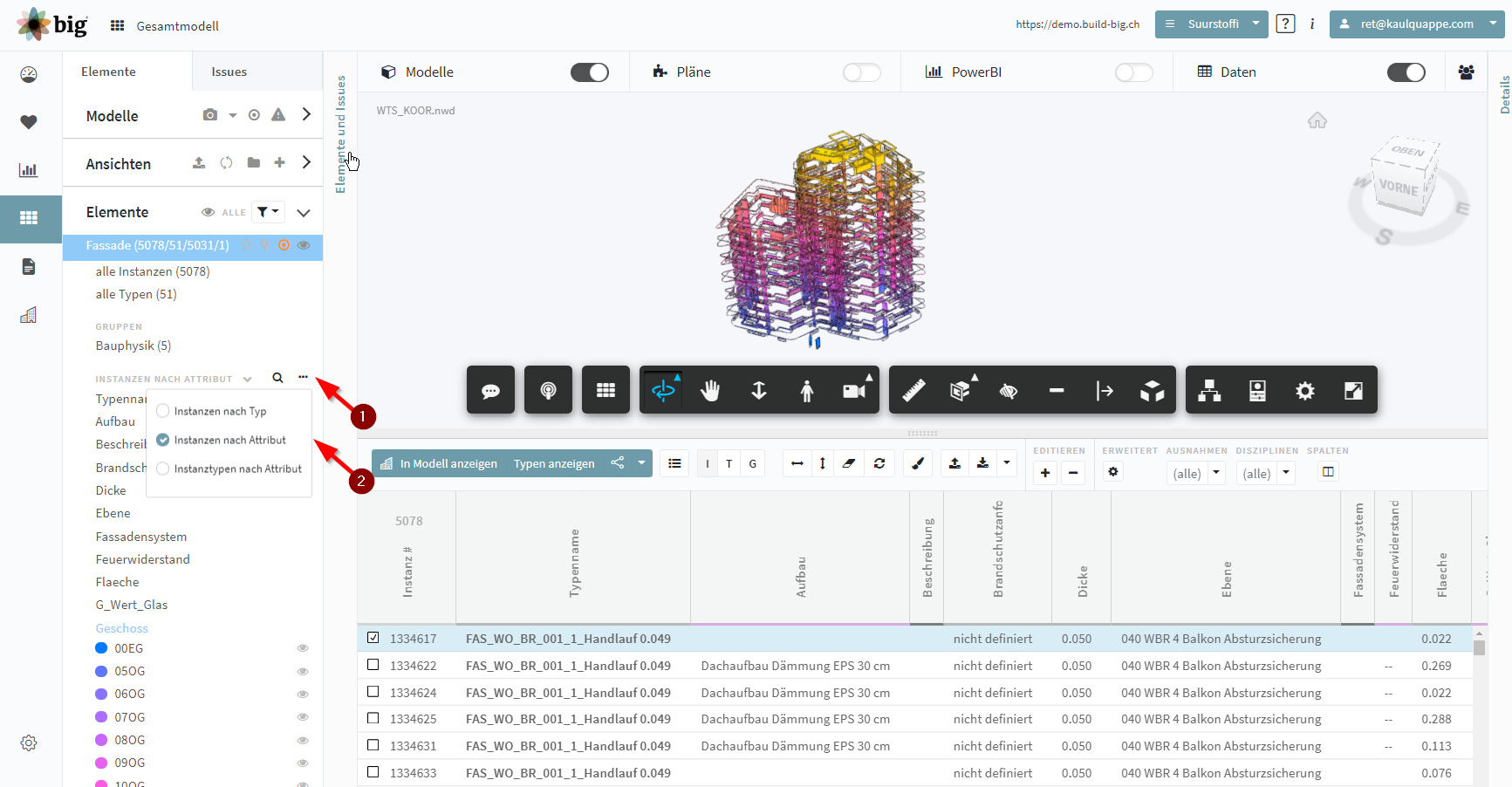

Bauteil werden als Standard nach BIG Typen sortiert, können bei Bedarf aber auch nach Attributen sortiert werden:

Nach Attributen sortiert kann man Bauteile auch nach Eigenschaften einfärben, oder bestimmte Werte auswählen:

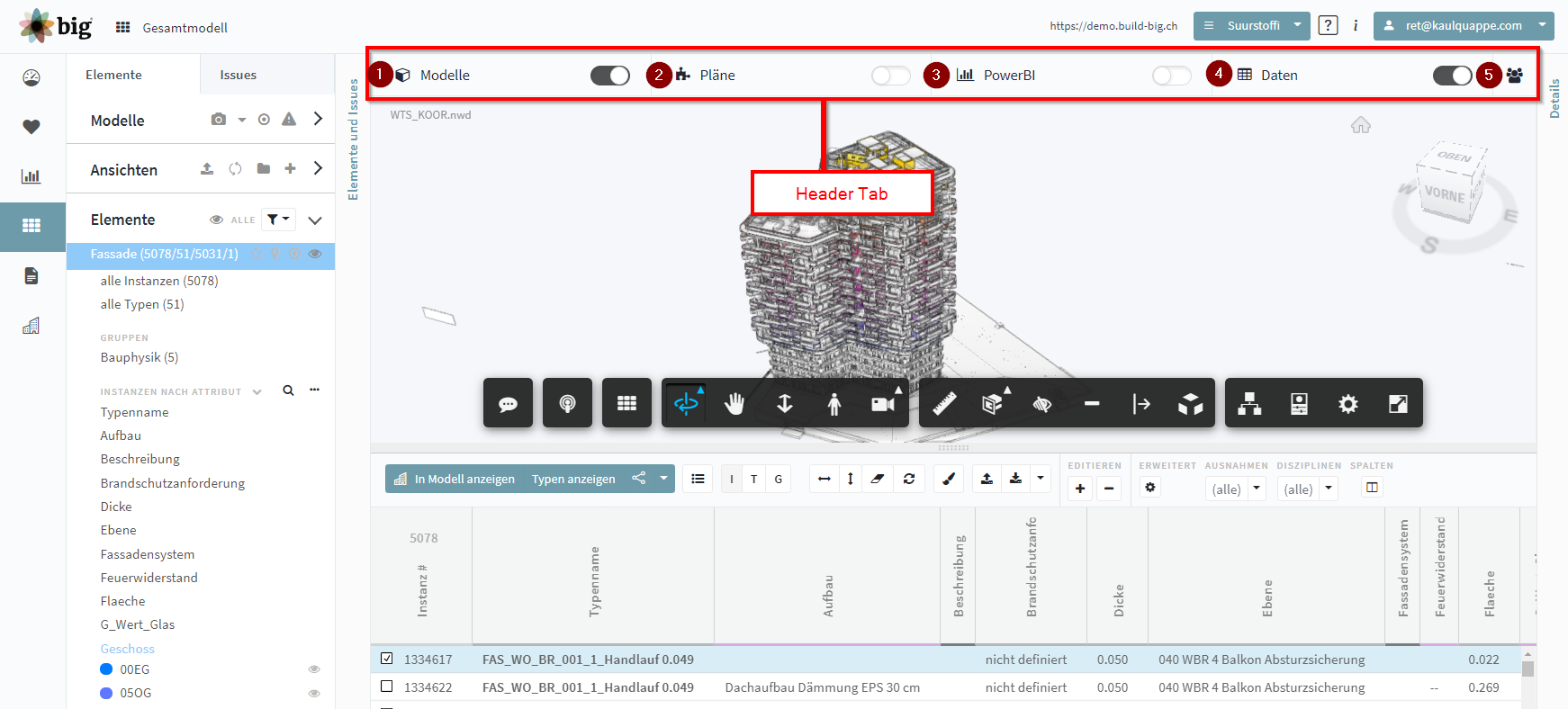

Funktion: Header Tab

Überordnete Funktionen sind im Header Tab gruppiert:
Modellviewer ein/ausblenden
Pläne ein/ausblenden
Auswertung ein/ausblenden
Daten ein/ausblenden
Userstory erstellena

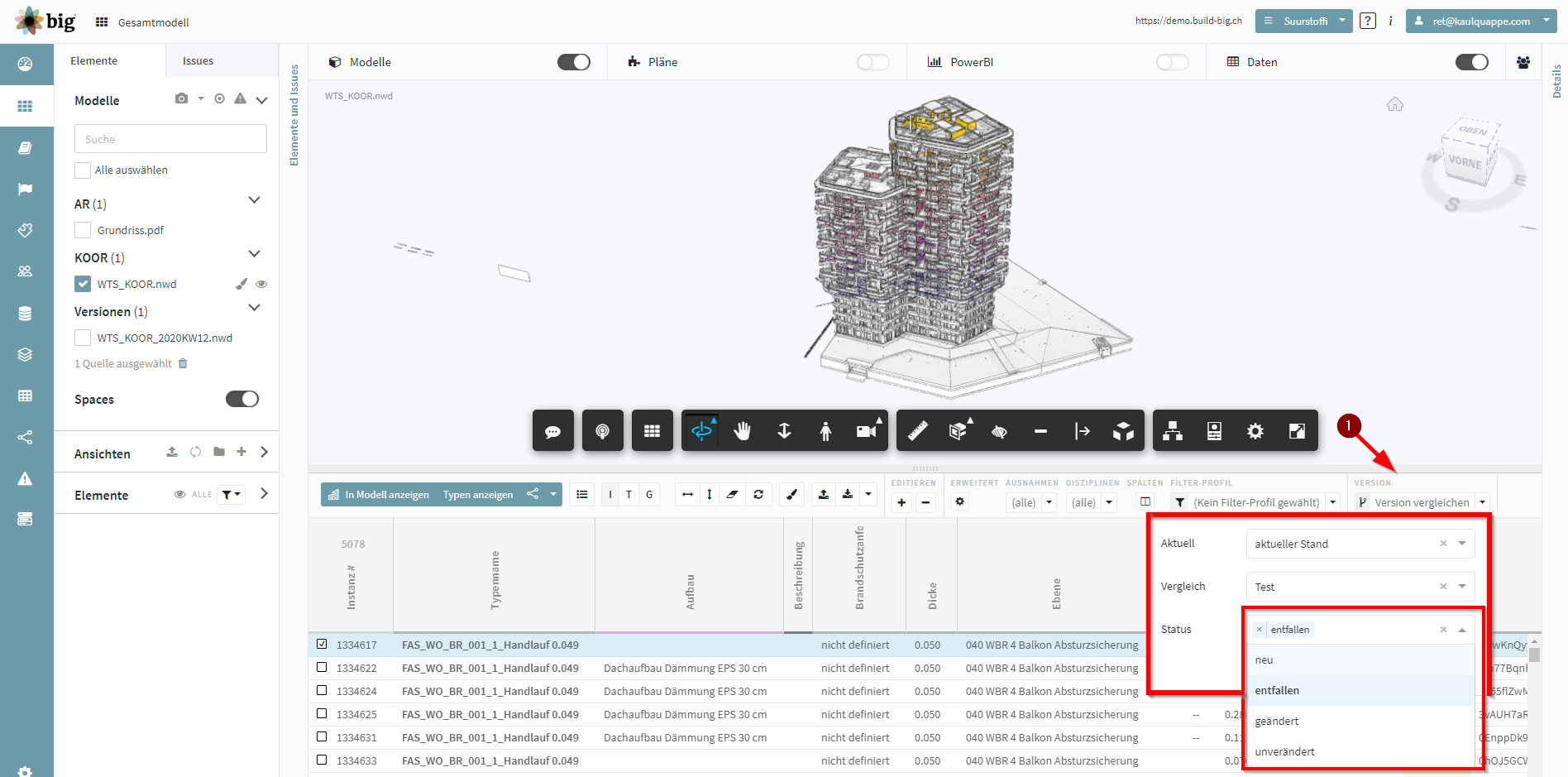

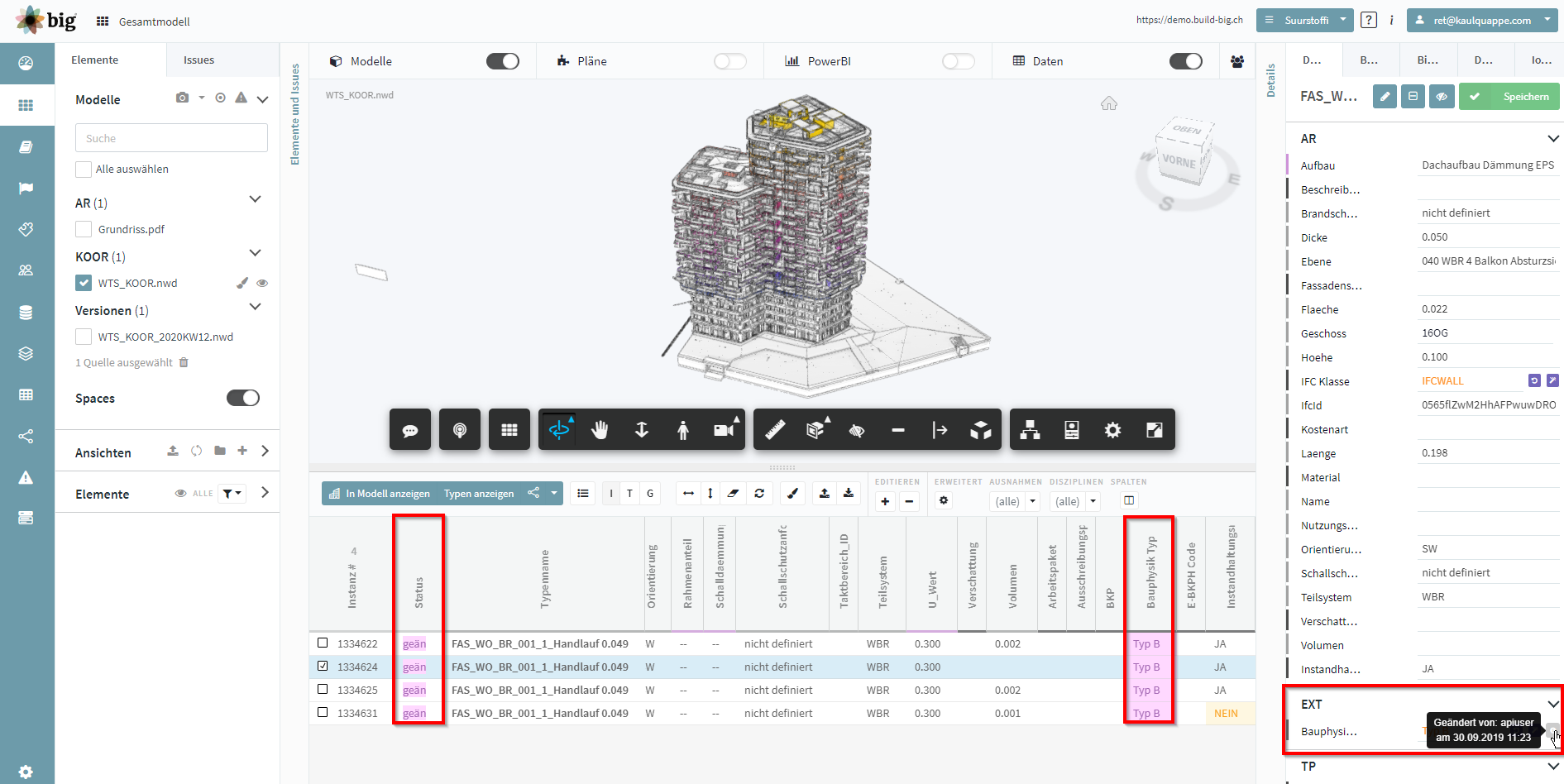

Version vergleichen

Jeder BIG Version (Datenstand, oder auch Backup genannt) kann nach Status verglichen werden:

Geändert - geänderte Werte, GUID gefunden
Neu - ergänzte Bauteile
Entfallen - GUID nicht gefunden
Unverändert - unveränderte Werte, GUID gefunden

Die Bauteile werden daraufhin im Status Attribut eingefärbt(rot == gelöscht, grün == neu, rosa == geändert, grau == unverändert).
Bei geänderten Attributswerten gegenüber der letzten Version werden die Attributswerte entsprechend eig

Attribute Bearbeitung (Quickedit)

Die Funktion Attribute Bearbeiten erlaubt eine schnelle Attributsumbennung im Detailblatt.

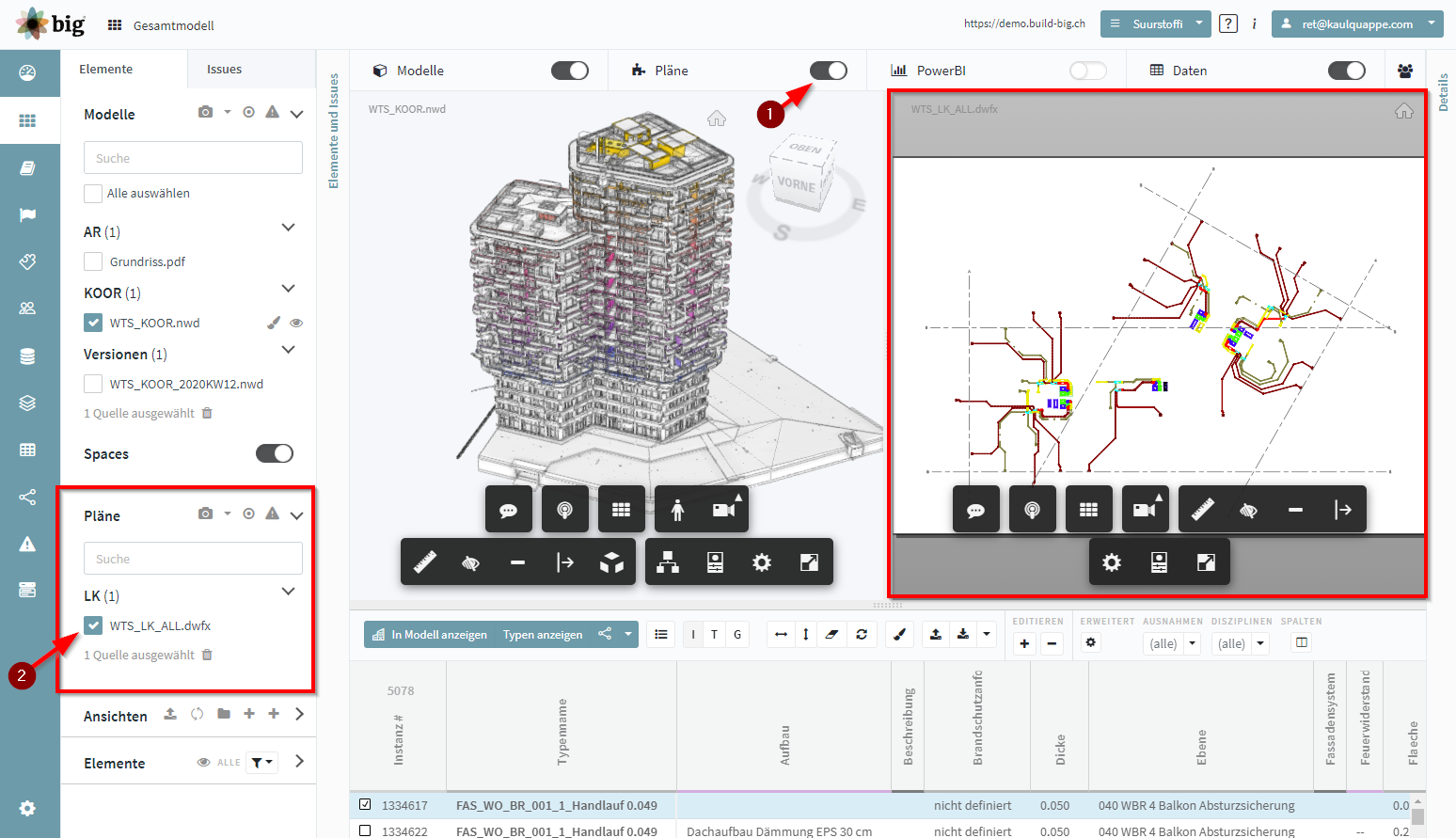

Zusätzliches Modell anzeigen

Mit der Funktion "Zusätzliches Modell anzeigen" kann man eine zusätzliche Ansicht anzeigen. Es wird üblicherweise genutzt um Grundrisse und Ansichten neben dem 3D Modell zu stellen:

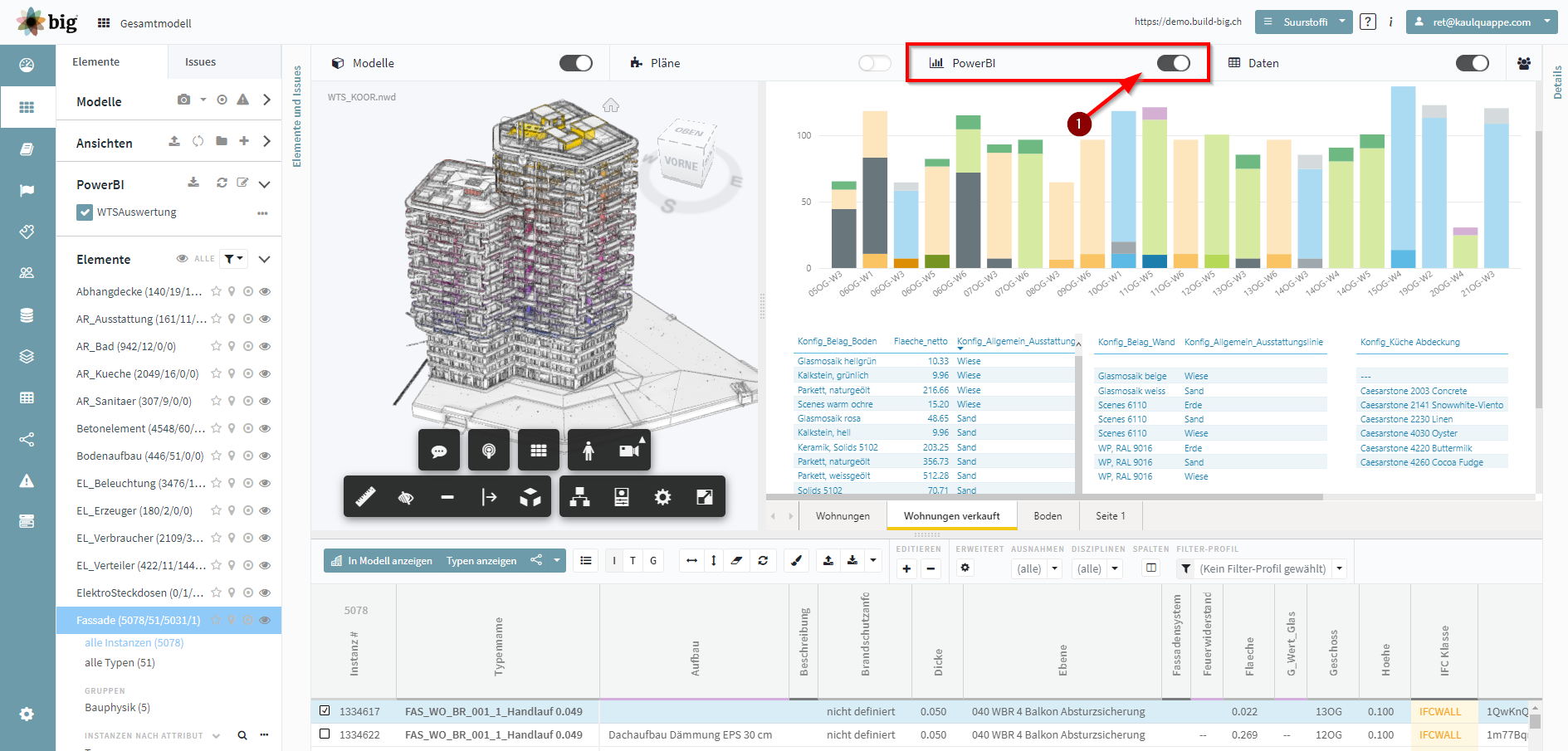

Auswertung einblenden

Die Funktion "Auswertung einblenden" ist nur Sichtbar wenn eine Auswertung hinterlegt ist.
Auswertungen sind interaktiv und können genutzt um Bauteile im Modellviewer auszuwählen.
Weitere Informationen zum Thema "Auswertung" finden sie hier.

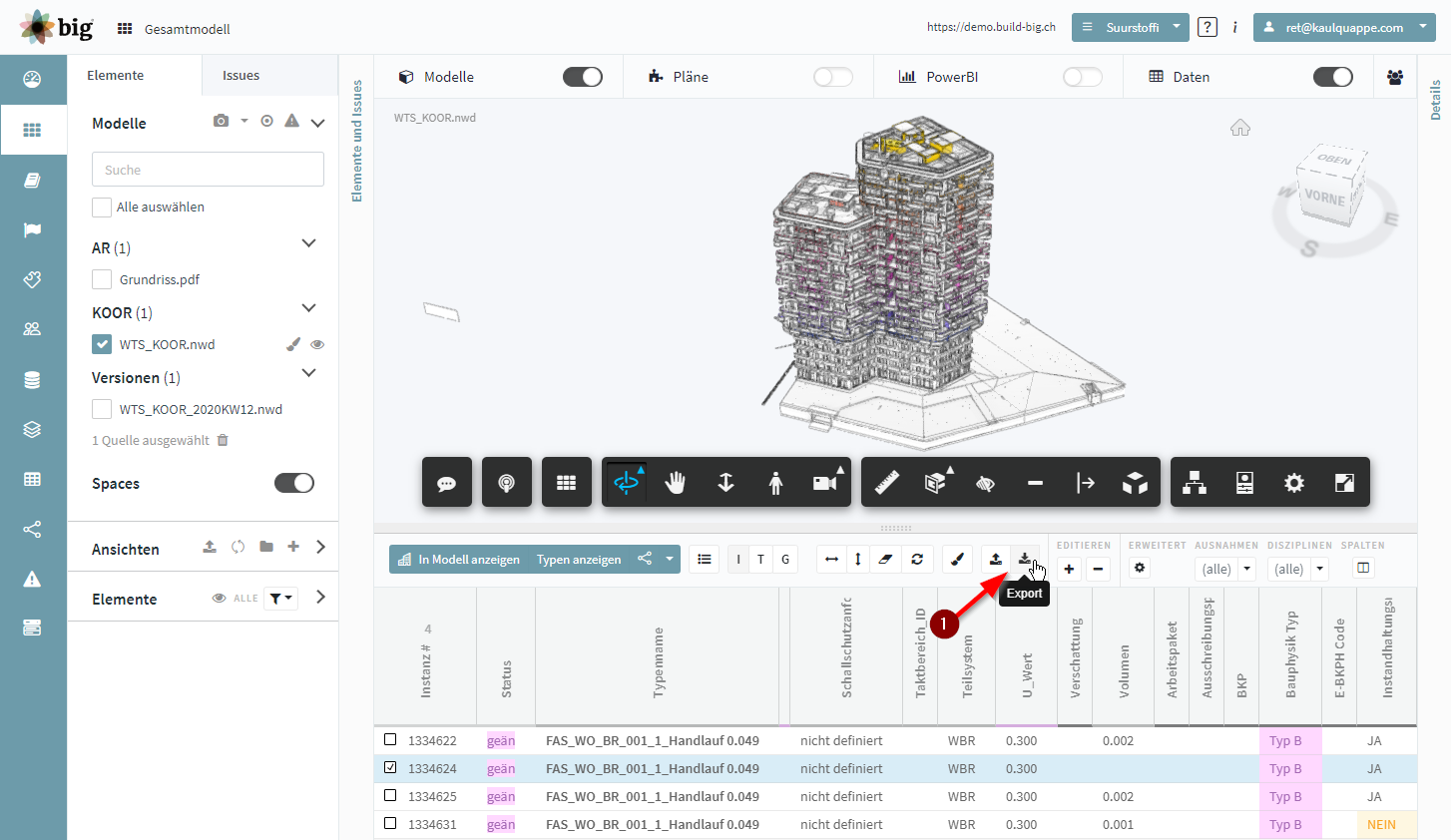

Export

Mit der Export Funktion kann die aktuelle Bauteiliste direkt als eine Excel Datei exportiert werden.

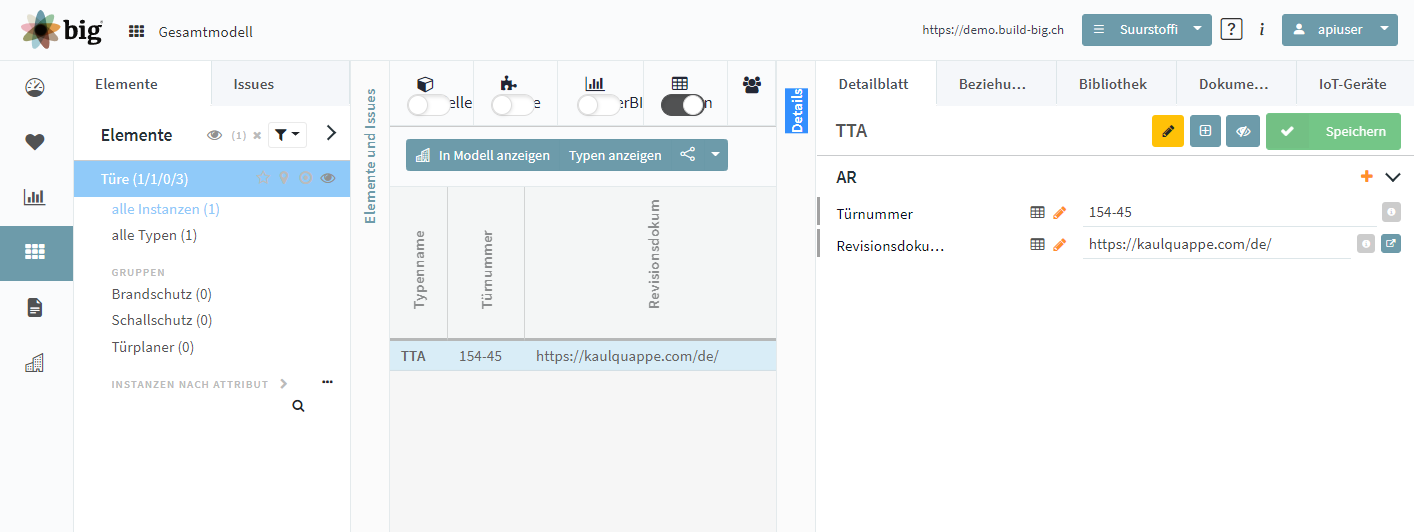

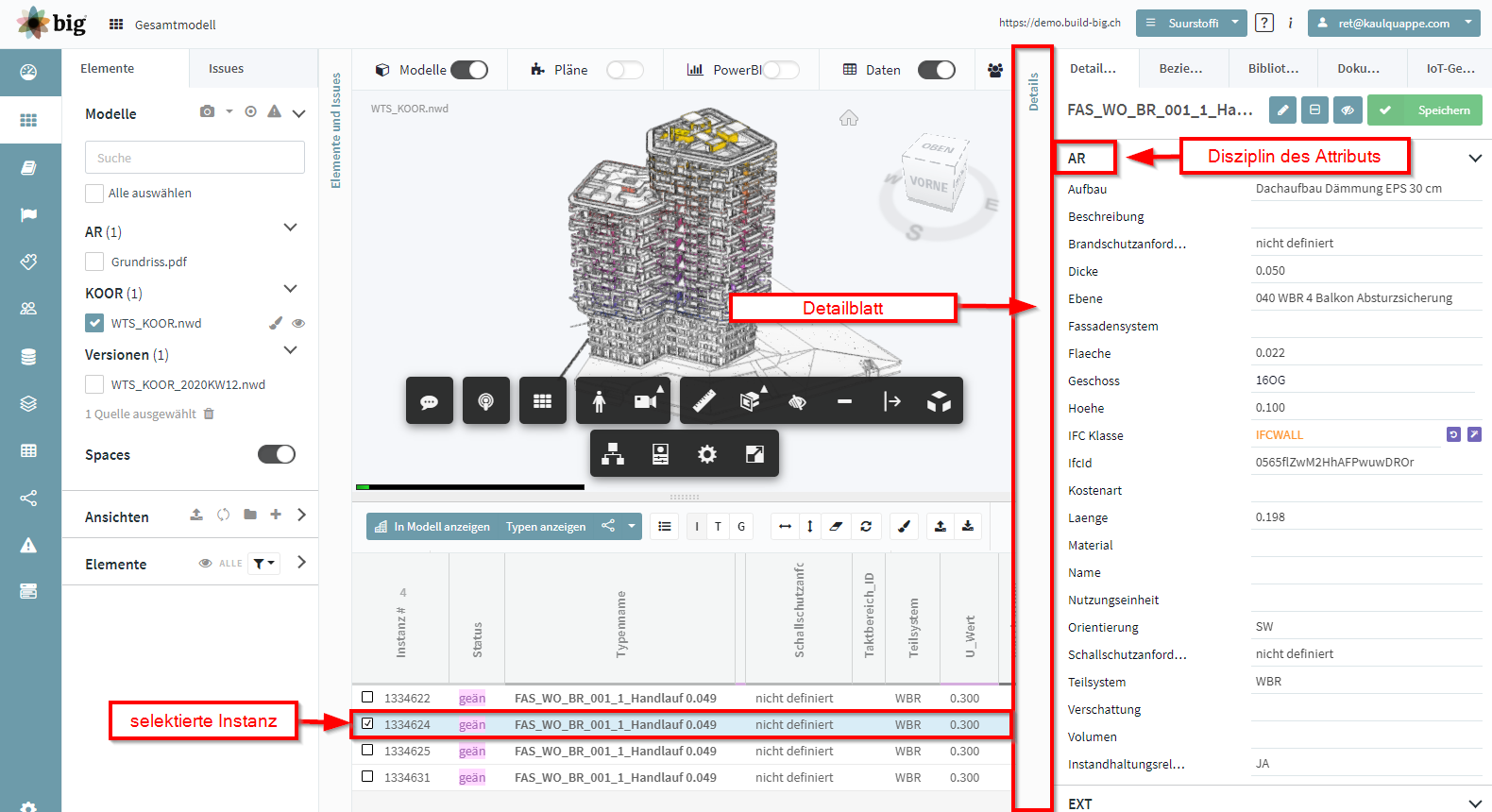

Funktion: Detailblatt Tab

Im Detailblatt Tab werden Werte von Instanzen, oder Typen übersichtlich (Vertikale Liste) darsgestellt.
Tabs klappen mit einem Klick auf und zu.
Werte die im Detailblatt eingetragen werden können auch in die Datenbank gespeichert werden.

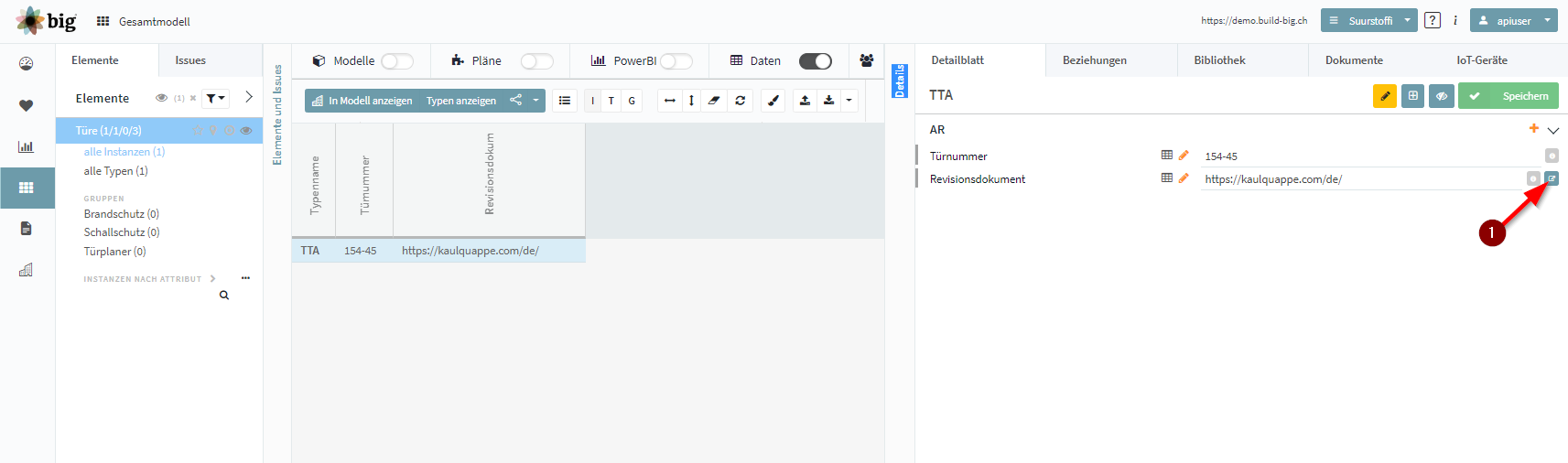

Es können hier auch ULRs in den Attributen hinterlegt werden

Pro Attribut ist nur ein Link einsetzbar
Der Link kann von BiG aus direkt abgerufen werden, in dem auf das "externer Link" Symbol geklickt wird

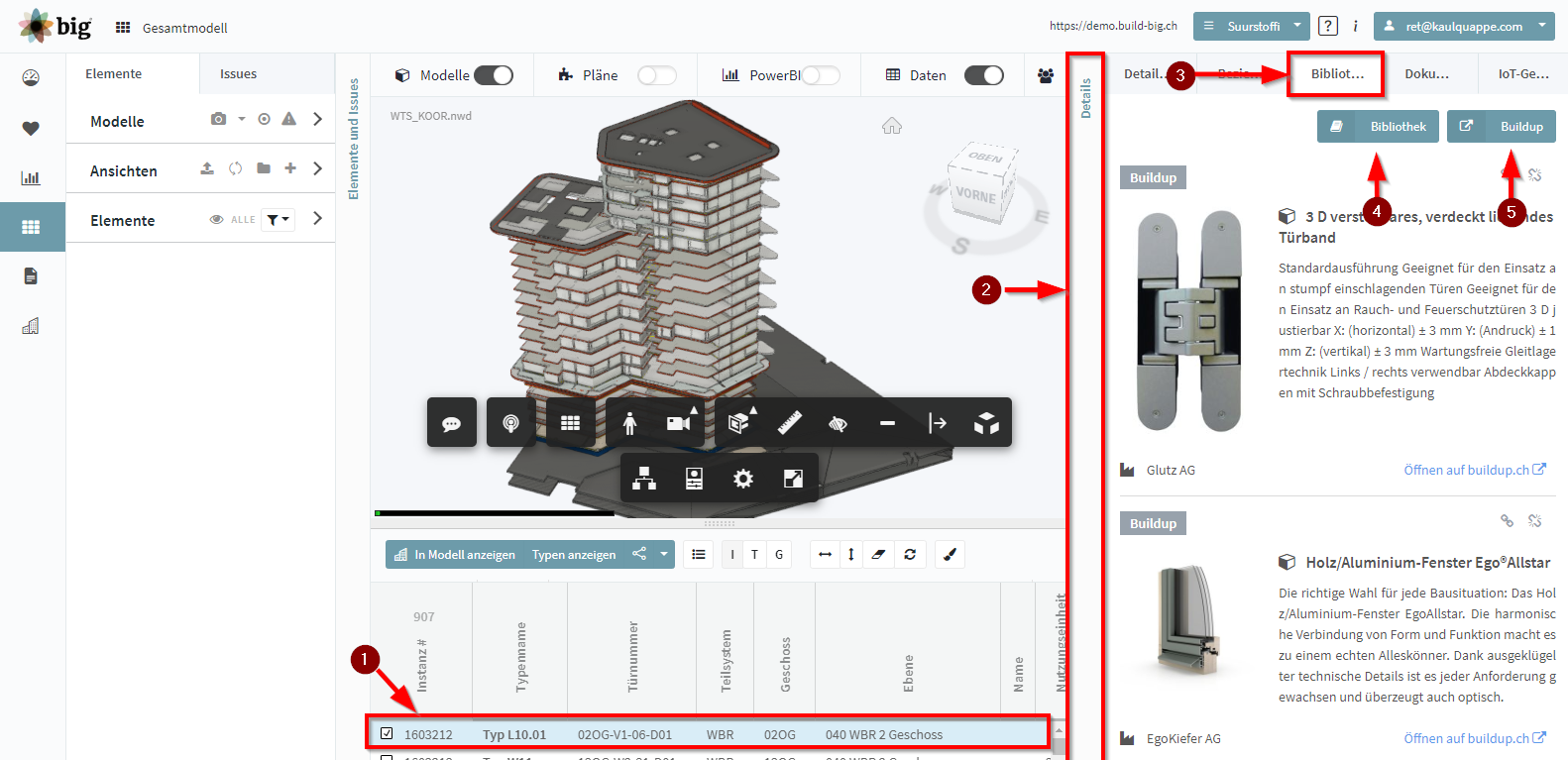

Funktion: Bibliothek Tab

Im Bibliothek Tab können in der BIG Bibliothek angelegte Dokumente, üblicherweise PDFs mit Bauteilen verknüpft werden.
Weitere Informationen zum Thema Bibliothek und Dokumente finden sie hier.

Funktion: Dokumente Tab

Der Dokumenten Tab zeigt, oder verknüpft externe Dokumente pro Bauteil an. Mögliche Quellen:
- Sharepoint
- Plangrid
- Thinkproject/Olmero
- BIM 360

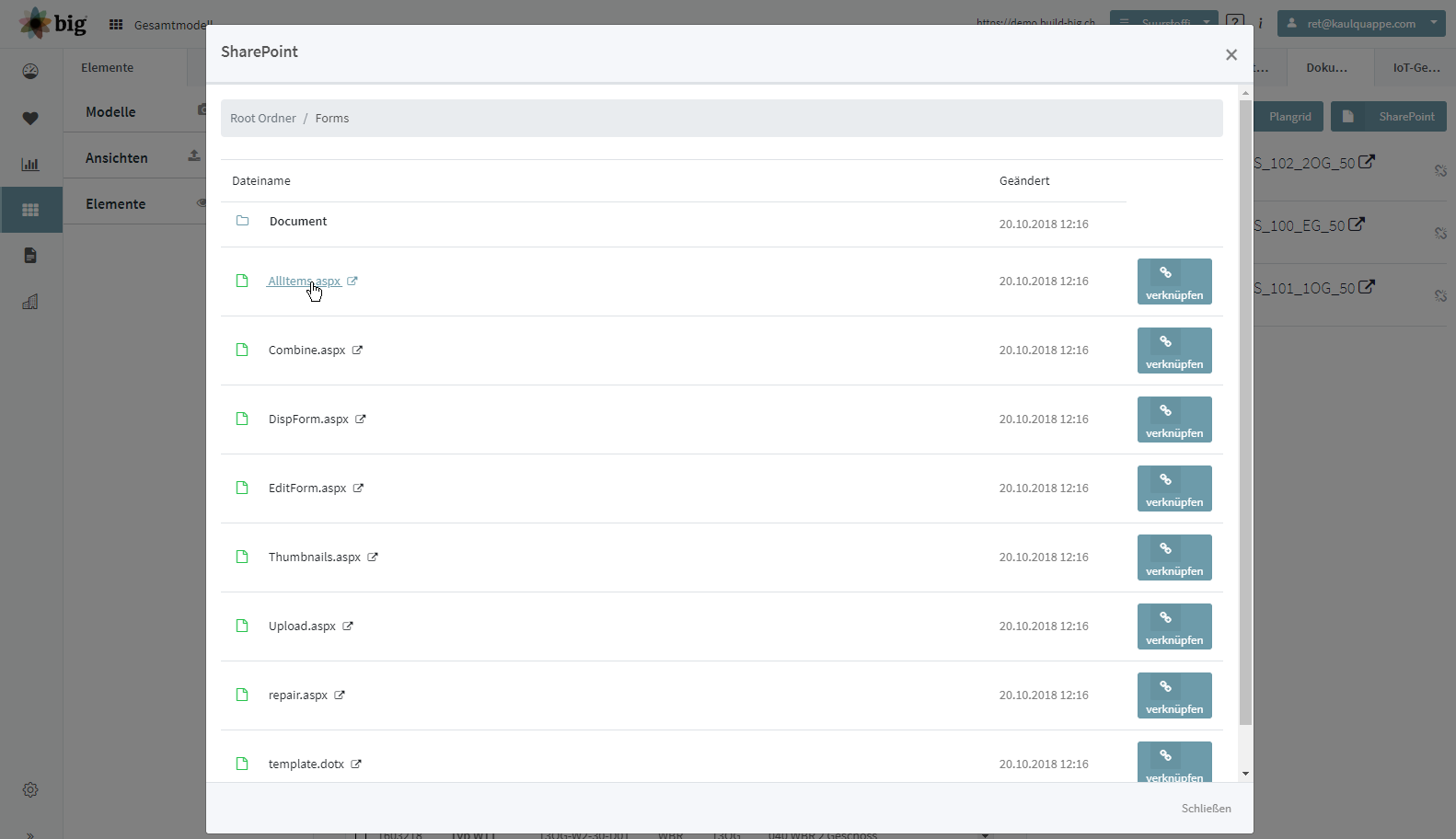

Beispiel Sharepoint:

Funktion: IoT-Geräte

Der IoT (Internet of Things) Tab zeigt IoT-Geräte an. Weitere Informationen zu IoT Themen finden sie hier.

Modellviewer Einstellungen

Weitere Informationen zum Modelviewer finden sie hier.

Oft gestellte Fragen

Bei weiteren Fragen, gerne eine Email an: info@kaulquappe.com
