Modellvergleich

Themen als Übersicht

• Ältere Modellstände hinzuladen
• Beschrieb
• Modellvergleich starten
• Interface

Beschrieb

• Der Modellvergleich dient dazu (ältere) Modellstände miteinander zu vergleichen. Es werden dabei basierend der GUID, die Bauteile grün für hinzugekommene Bauteile und rot für abgängige Bauteile, eingefärbt. Gelb werden Änderungen an Bauteilen eingefärbt, welche nicht gelöscht worden sind, die GUID also behalten haben.

Ältere Modellstände hinzuladen

• Um ältere Modellstände zu vergleichen sind diese zuerst dem Viewer hinzuzuladen

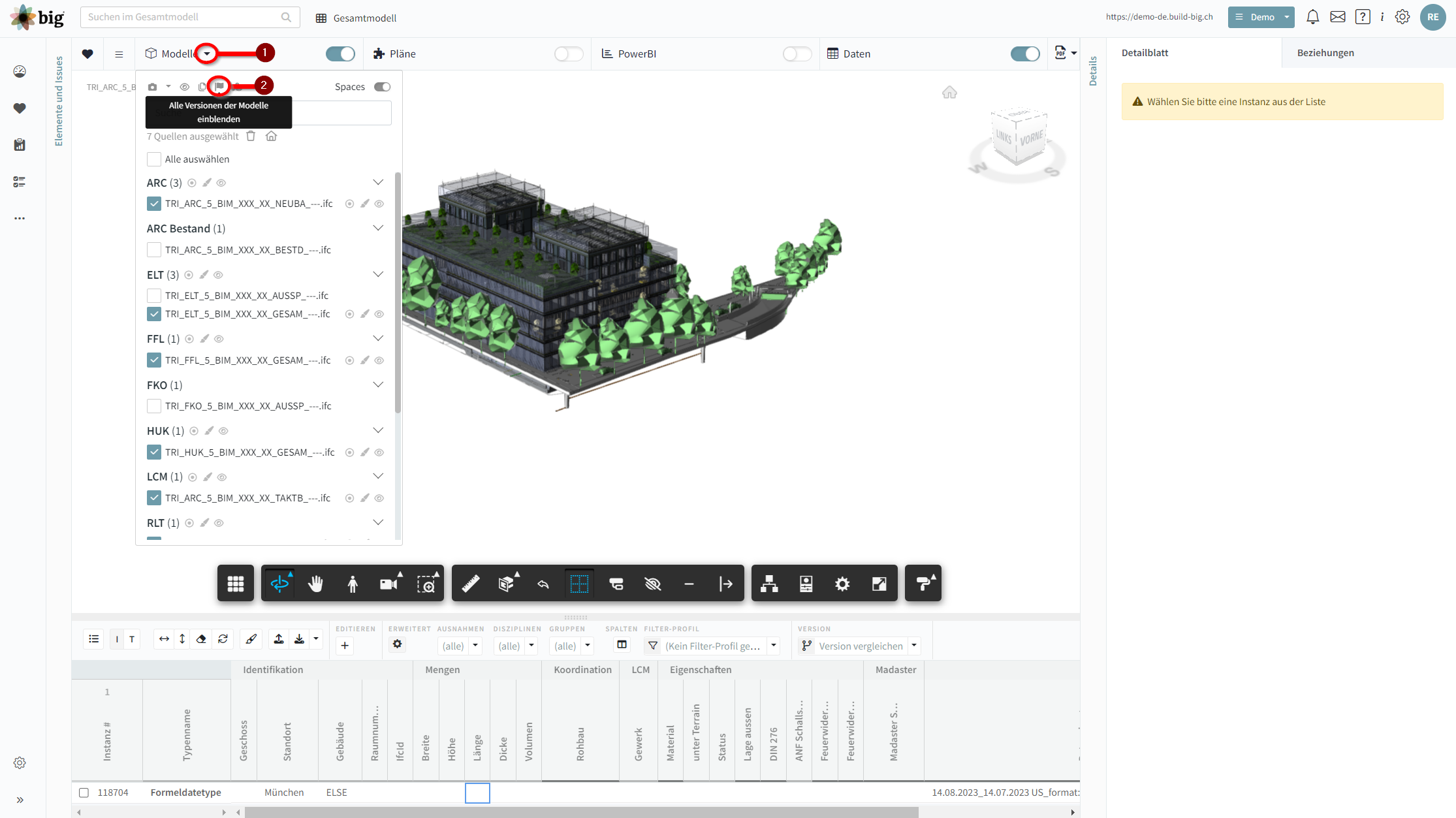

• Hierzu auf die Modellauswahl ① gehen, und dort auf dem Fahnensymbol ② alle Modellstände einblenden

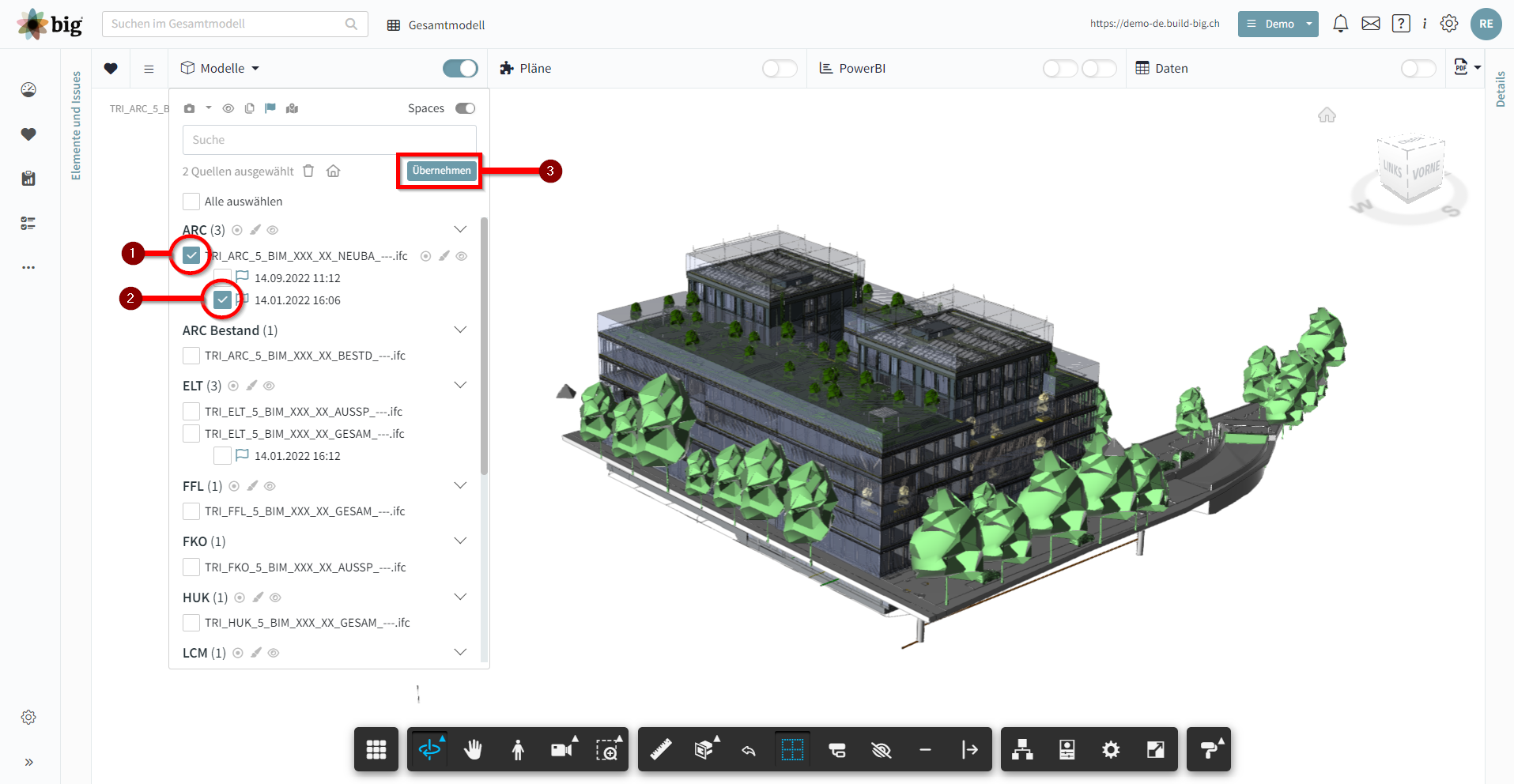

• Die Modelle anschliessend auswählen ① und ② laden, und Übernehmen ③.





Modellvergleich öffnen und starten

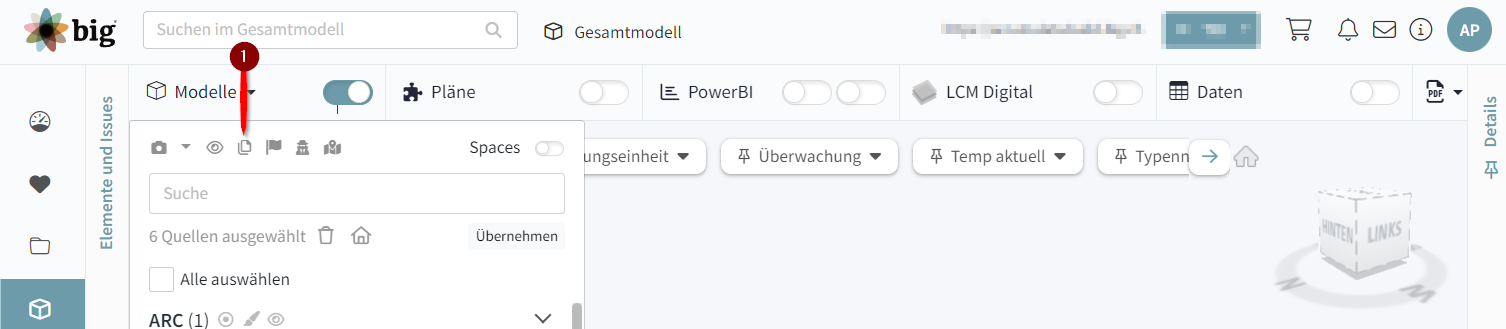

• Der Modellvergleich kann nun via der Modellauswahl und dem Symbol (1) geöffnet werden

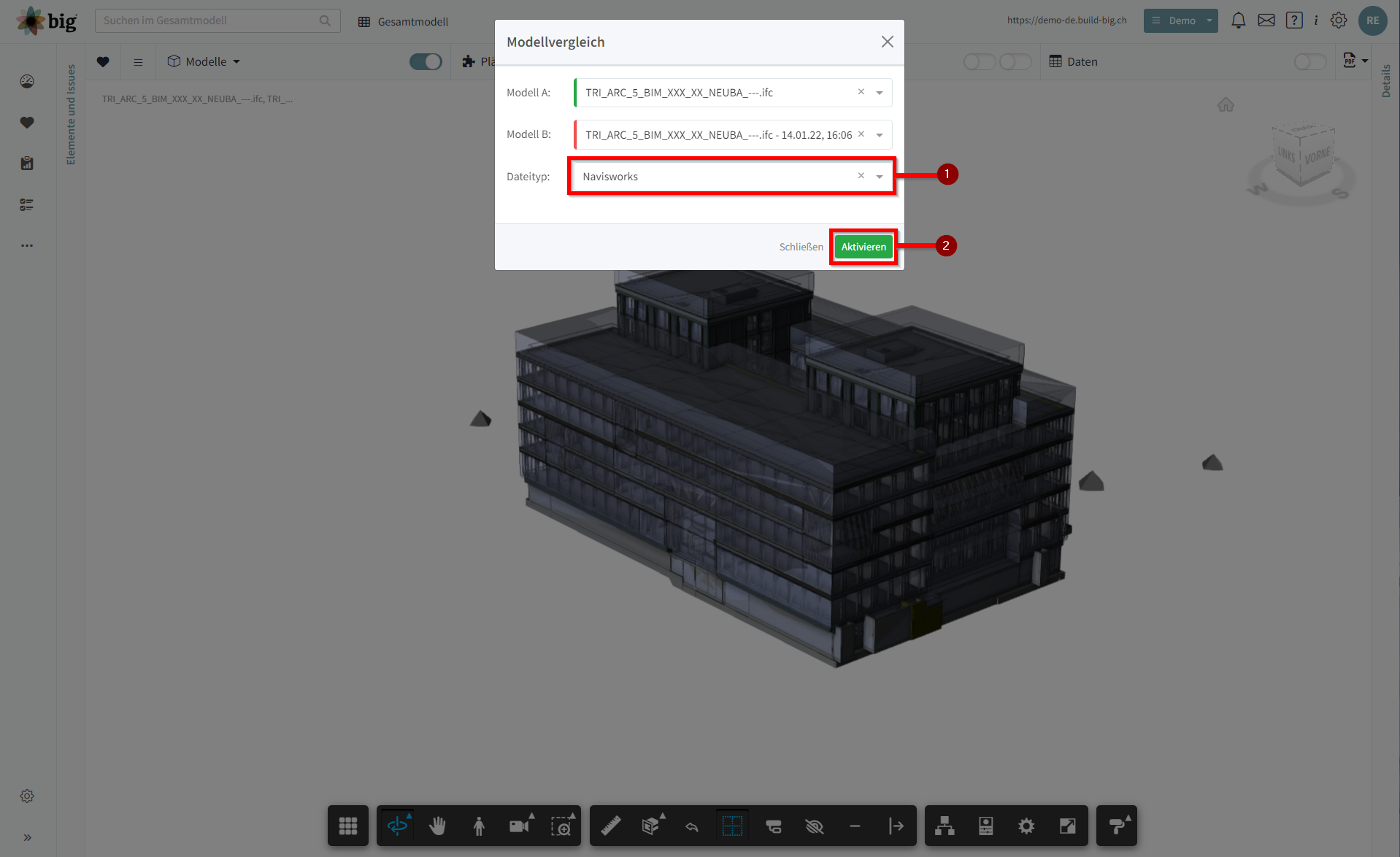

• Nach der Auswahl der zu vergleichenden Modelle, ist noch der Dateityp ① zu wählen
  • Navisworks bei .IFC, .NWD, oder .NWF Dateien
  • Revit bei .rvt Dateien
  • dxf bei DXF Dateien
  • DWG bei DWG Dateien
• Anschliessend kann der Modellvergleich gestartet ② werden
• Je nach grösse der miteinander zu vergleichenden Modelle kann es ein paar Minuten andauern bis das Interface auftaucht.

Interface

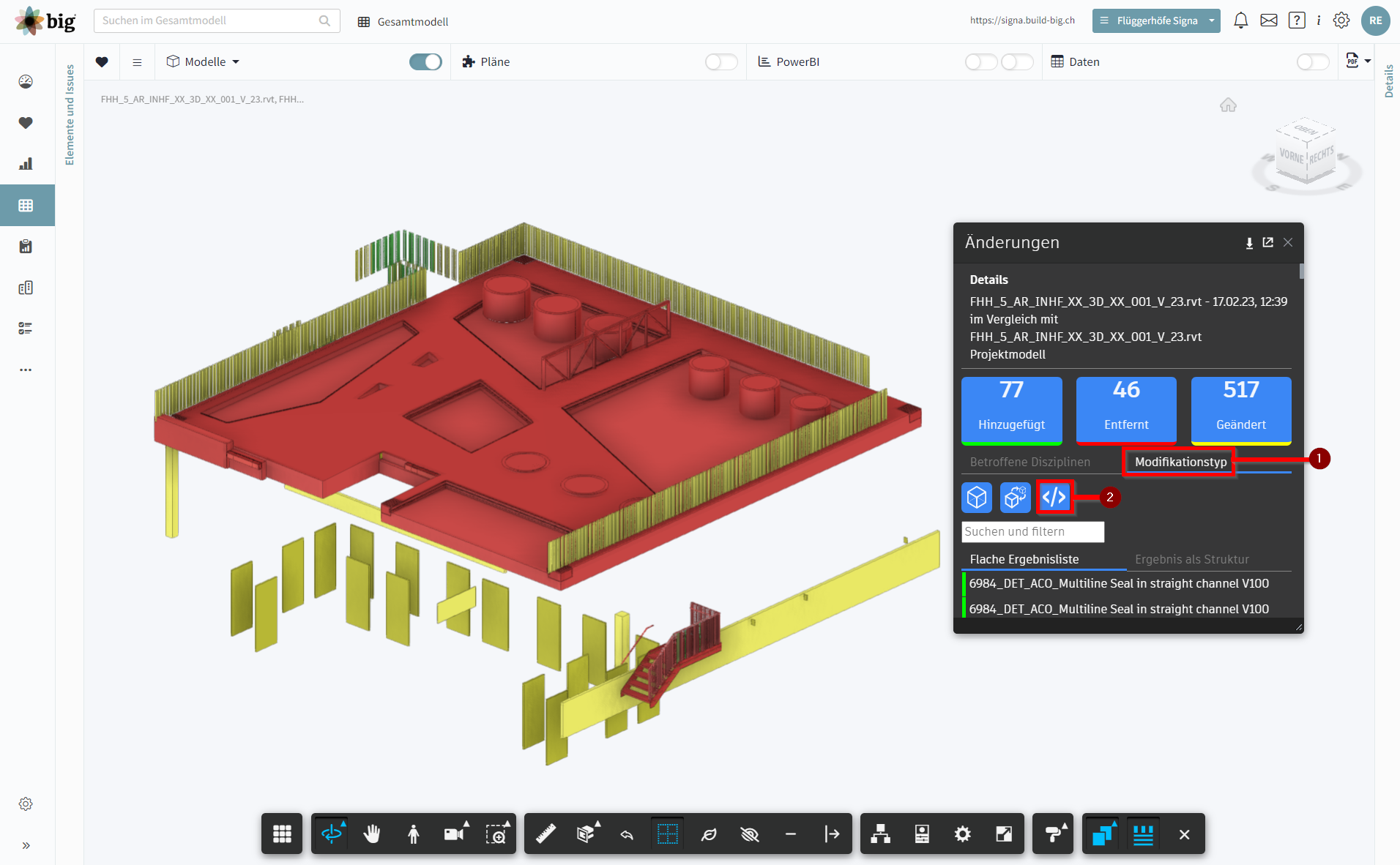

• Es werden generell auch Informationsänderungen koloriert, wenn nur geometrische Änderungen angezeigt werden sollen ist unter Modifikationstyp ① und der Schaltfläche "</>" ② die Auswertung auszuschalten

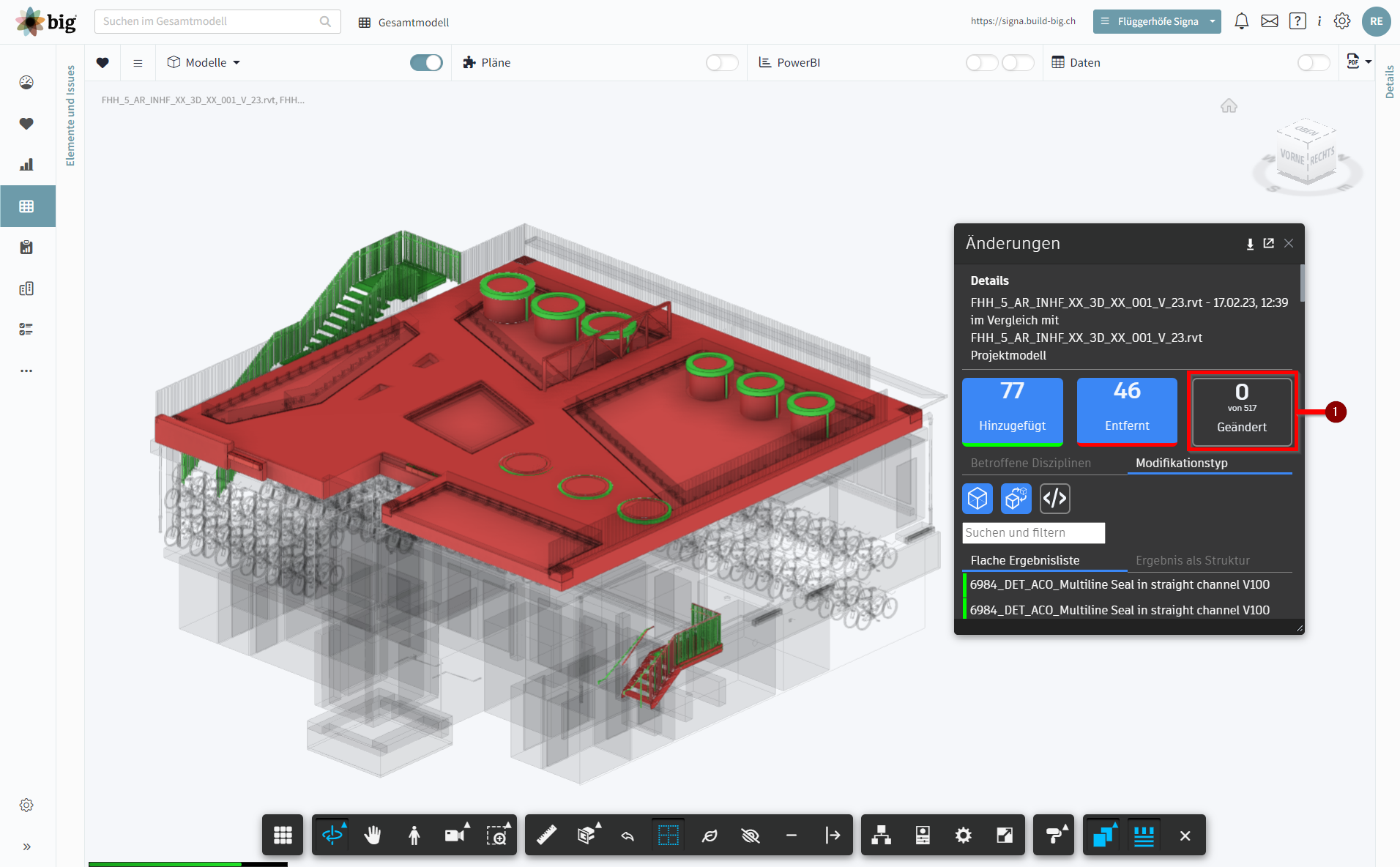

• Sollen nur die neuen und abgegangenen Bauteile visualisiert werden, so kann die Schaltfläche "geändert' ausgeschaltet werden

Oft gestellt Fragen:

• Mein aktuelles Modell scheint nicht im Modellvergleich hinterlegt zu sein? Je nach Projekt werden die Modelle - bei einer automatischen Aktualisierung täglich oder in bestimmten Intervallen z.B.: gemäss den Koordinationssitzungen aktualisiert.
• Es werden mir sehr viele geänderte Bauteile im Modell angezeigt, woran liegt das? Sind die drei Optionen (geometrische Änderungen, Tranformationsänderungen, Informationsänderungen) aktiviert, so werden insbesondere durch die Option Informationsänderungen jedwede Informationsänderungen erfasst - dies können auch ein Datum des letzten Speicherns sein. Es wird hier empfohlen nur die Option geometrische Änderungen zu aktivieren bzw. zu verwenden.
• Ist es möglich inhaltlich das selbe Modell miteinander zu vergleichen, wenn eine Version davon als rvt. und die andere als ifc. vorliegt? Dies ist nur sinnvoll möglich wenn nicht gelöschte Bauteile weiterhin die selbe GUID führen.
• Bei weiteren Fragen, gerne eine Email an: [e-mail]
